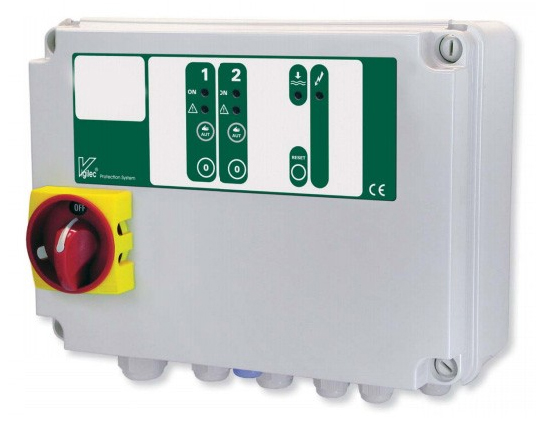

Coffret électrique de commande et protection pour Pompe de relevage
Guinard CR

Présentation
• Coffret électrique de commande et protection pour pompe de relevage
• CRS 12 triphasé ou monophasé démarrage direct pour 1 pompe de relevage
• CRD 12 triphasé ou monophasé démarrage direct pour 2 pompes de relevage

Applications
• Coffret de commande et de protection pour pompe de relevage par interrupteurs à flotteurs

Fonctionnement
• Le flotteur de NIVEAU HAUT (TROP-PLEIN) déclenchera la pompe en cas d’anomalie sur les autres flotteurs
• De plus, le défaut de n’importe quel flotteur déclenche le flotteur situé directement au dessus du flotteur endommagé
• Protection contre les surintensités moteur par relais électronique, réglable de 0 à 13 Ampères
• Protection moteur contre le fonctionnement sur 2 phases (moteurs triphasés)
• Protection thermique à bilame PTO (Klixon)
• Sécurité de fonctionnement par relayage automatique sur anomalie de l’un des flotteurs
• Dégommage automatique de la garniture mécanique de la pompe (impulsion 1s/23 h)
• Alarme sonore de niveau trop-plein (buzzer intégré)
• Sectionneur général de sécurité avec bornes de raccordement

Réseau
• Disjoncteur de protection contre les courts-circuits moteurs
• Contacteur de puissance avec bornes de raccordement moteur
• Touche de fonctionnement MAN-0-AUT
• Diodes lumineuses de PRESENCE TENSION et NIVEAU TROP-PLEIN
• Diodes lumineuses de MARCHE et SURCHARGE
• Touche de réarmement sur défaut pompe (RESET)
• Report défaut pour la connexion d’une deuxième alarme sonore (klaxon/sirène/trompe)
• Report défaut général sur défaut pompe ou sur niveau trop plein
• Alimentation en basse tension (12/24 Vdc) des organes de commande extérieurs pour sécurité accrue
• Presse-étoupes de raccordement pour étanchéité

Caractéristiques techniques
• Tolérance de tension +10% - 15%
• Intensité maximum par pompe 12 A AC3
• Réglage de surcharge 0-13 A (réglable)
• Seuil de sous-charge < 0,5 A (non réglable)
• Tension des flotteurs 12/24 V
• Connexion alarme sonore Trop-plein
• Contact sec ou tension de 230 Vac (optionnel)
• Raccordement réseau direct au sectionneur général
• Raccordement moteur direct au contacteur (4 mm2)
• Type de fixation murale (pattes de fixation fournies)
• Dimensions et poids L 300 X l 200 X P 120 - 3 Kg
• Indice de protection IP56
• T°C de service de -10 + 55 °C
• 4 flotteurs maxi
• Intensité maximum tolérée 12 A
