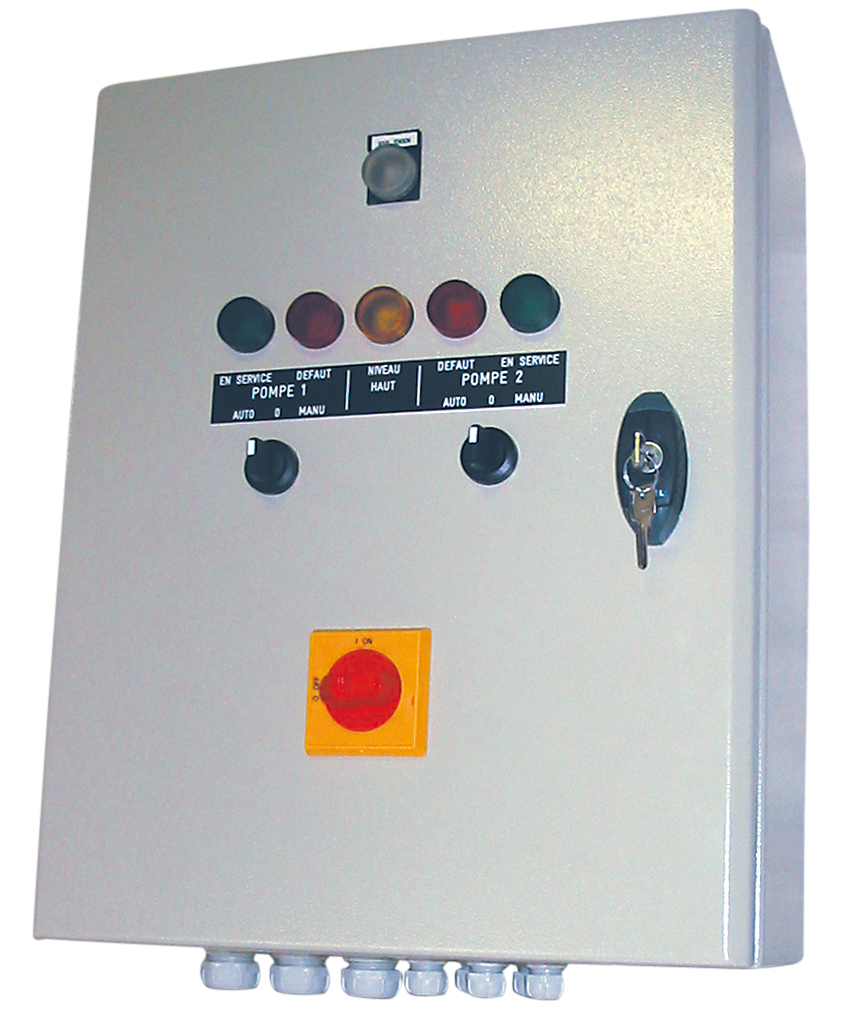

Coffret électrique pour Pompe de relevage
Jetly A2S (470280)

Présentation
• Armoire de commande et de protection de deux pompes de relevage SÉMISOM SÉRIE 80

Conception
• Coffret métallique IP 66
• Jeu de pattes pour fixation murale
• Presse-étoupes standard ISO pour adaptation section câble
• Interrupteur sectionneur général cadenassable en position ouverte
• Transformateur de sécurité 24 Vac conformément à la norme EN 61558, protégé par fusibles primaire et secondaire
• L'ensemble est réalisé en composants électromécaniques
• Câblage en couleur normalisée avec fils repérés sous goulotte isolante
• Bornier incliné et repéré
• Barrette de terre.
• Schéma de principe avec bornier de raccordement et nomenclature

Fonctionnement
Position manuelle :
• Le fonctionnement des pompes est conditionné uniquement par flotteur bas

Position automatique :
• Le niveau bas arrête le pompage (l'alternance des pompes se fait sur arrêt pompage)
• Le niveau moyen enclenche le fonctionnement d'une pompe
• Le niveau haut provoque le démarrage de la 2 e pompe (même si le niveau moyen n'est pas enclenché)
• sur défaut d'une pompe (disjonction, ipsotherm, étanchéité), le fonctionnement est reporté immédiatement sur l'autre pompe
• Le niveau alarme enclenche le voyant alarme niveau
• Un contact sec "synthèse défaut" est disponible sur le bornier. Il est activé pour : disjonction, ipsotherm, étanchéité ou niveau alarme.

NOTA :
• Pour un fonctionnement sur une seula pompe (une pompe en fonctionnement et une pompe en secours), il suffit
de ne pas raccorder le flotteur haut.
• Les blocs démarreurs Q1 et Q2 (gamme TESYS Nouvelle Génération) assurent la protection magnétothermique de la pompe. Ils disposent d'une très large plage de réglage de 4 à 18 A pour couvrir la gamme des pompes SÉMISOM SÉRIE 80.
• Leur capacité de coupure permet de protéger efficacement les pompes contre les court-circuits, les sur-courants, les manques de phases
• Il sont cadenassables individuellement en position "OFF" pour permettre sans risque la mise hors service d'une pompe
• En cas de disjonction, la manette de commande se place en position "trip" avec le voyant défaut éclairé
• Le réarmement du disjoncteur se fait alors en plaçant la manette sur la position "reset" puis sur la position "ON" (après avoir défini la cause du déclenchement)
• Les relais à seuil KA1 et KA3 associés à la sonde incorporée à la chambre à huile de chaque pompe permettent
la détection d'eau. En cas de défaut, la pompe est alors mise en arrêt et le voyant associé s'éclaire. Si l'on souhaite poursuivre le fonctionnement après défaut, il est nécessaire de déconnecter momentanément le fil vert du câbla pompe

Caractéristiques techniques
• Encombrements (mm) : L 400 x l 230 x H 530
• Poids : 20 kg
• Tension : Tri
• Intensité max : 18 Amp
