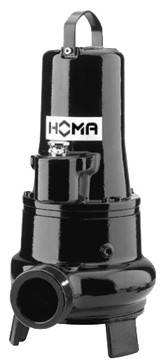

Pompe de relevage eaux chargées
Homa TP53 M23/2D(A)(Ex) (9505741)

Applications
• La gamme de pompes HOMA TP53 est conçue pour le relevage d’eaux usées ou eaux vannes
• Un passage libre de 50 mm permet l’évacuation d’effluents légèrement chargés
• Ces pompes sont utilisées pour de nombreuses applica­tions dans le secteur privé, public ou industriel
• DIN EN 12050-2: Conformité et conception contrôlées et approuvées par LGA, certificat No. 0220119
• Installation: En poste fixe ou mobile. Les modèles avec flotteur permettent d’automatiser les opérations de pom­pages en fonction du niveau de liquide dans le puisard
• Liquide pompé: Eau claire ou d’infiltration, eaux vannes chargées de particules solides non dures.Température max du fluide pompé: 35°C, jusqu’à 60°C en pointe
• Fonctionnement: Continu (S1). Pompe eaux chargées

Conception
Electropompe submersible, composée des éléments suivants:
• Pompe: Pompe centrifuge monocellulaire à refoulement horizontal BSP3“M
• Roue: Roue monocanal fermée pour effluents chargés ou contenant des matières solides. Passage libre 50 mm
• Moteur: Moteur électrique submersible. Classe d’isolement F, indice de protection IP 68. Protection du moteur par sonde thermique intégrée dans le bobinage sur demande (standard sur TP53M50, TP53M12/2W, TP53M17/2W et modèle Ex)
Mode de démarrage:TP53M12-37: DirectTP53M50: Direct ou Etoile-triangleCâble:TP53M12-37: H07RN-F 4 G 1,5TP53M12-37Ex: H07PLUS 6 G 1,5TP53M50(Ex): H07RN-F(PLUS) 10 G 1,5
• Arbre/Roulements: Arbre surdimensionné en acier inoxydable, roulements renforcés lubrifiés à vie
• Etanchéité: Combinaison de deux garnitures mécaniques (SiC/SiC) montées en tandem dans une chambre à huile. Modèles jusqu'à 1,6 kW/2-pôles avec garniture mécanique et joint à lèvre. Contrôle de l’huile par le bouchon de vidange
• Protection antidéflagrante: Tous les modèles sont disponibles en version anti­déflagrante selon la norme II 2 G EEx d [ib] IIBT4.TP50M50(Ex): H07RN-F(PLUS)10G1,5
Pompe avec console support, sans système d’accouplement (voir accessoires):
• Version W (230-240 V/1 Ph): 10 m de câble. Boîtier de commande W19; WT19 disponible en option.
• Version D (400-415 V/3Ph): 10 m de câble. Boîtier de commande D32; DT32 disponible en option. Version A: Avec régulateur de niveau et boîtier de commande WA10/19, DA10/32, DA10/12 avec pro­tection moteur, commutateur Manu-Auto et 10 m de câble.
• Modèle W avec condensateur intégré. Modèles Ex avec relais de protection intrinsèque

Caractéristiques techniques
• Carcasse moteur, corps de pompe et roue en fonte GG25/EN-GJL-250
• Bague d’usure bronze
• Arbre moteur et visserie en acier inoxydable
• Garniture mécanique : SiC
• Joints : NBR

Performances
• Hauteur max (HMT) : 32 m
• Débit max : 83 m3/h
