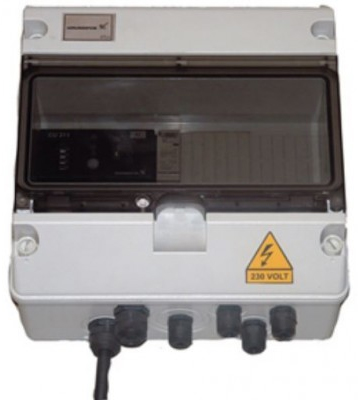

Coffret électrique
Grundfos CS 101 (96457893)

Présentation
• Les coffrets CS 101 permettent de faire fonctionner automatiquement une pompe immergée ou une pompe de relevage ou une pompe de surface en fonctions d'informations de niveaux, de débit ou de pressions provenant de l'installation
• Le CS101 est utilisable en monophasé 1 x 230 volt, il est raccordé directement au réseau par un cordon électrique de 3 m et une prise mâle avec fiche de terre

Conception
Les coffrets CS101 fonctionnent de 8 manières différentes :
1. Installation avec 2 flotteurs (Flotteur marche arrêt + flotteur alarme haute)
2. Installation avec 3 flotteurs (Flotteur marche, flotteur arrêt + alarme haute)
3. Installation avec 4 flotteurs (Flotteur marche à sec + flotteur marche, flotteur arrêt + alarme haute)
4. Installation avec 2 électrodes (électrode de référence, électrode Marche / Arrêt) + éventuellement un contacteur manométrique au refoulement
5. Installation avec 3 électrodes (électrode de référence, électrode haute de marche, électrode d'arrêt au-dessus de l'aspiration) + éventuellement un contacteur manométrique au refoulement
6. Installation de remplissage de bassin (ex. : électrode de référence basse, électrode intermédiaire de marche, électrode haute d'arrêt, flotteur d'alarme haut et éventuellement commande marche / arrêt à distance)
7. Installation de vidange avec flussostat et commande de marche à distance
8. Installation avec 1 ou 2 contacteurs manométriques (ex. : contacteur manométrique inversé pour manque d'eau + contacteur manométrique de marche / arrêt au refoulement) pour faire fonctionner automatiquement un groupe de surpression comprenant une pompe et un réservoir

Caractéristiques techniques
• Tension : Mono
• Intensité max : 8,5 Amp
