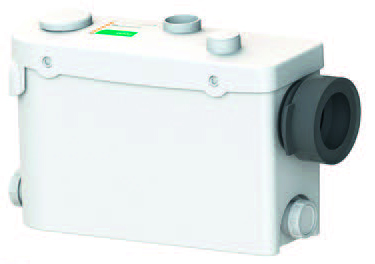

Station de relevage
Wilo HISEWLIFT 3-35 (4191677)


Présentation
• Mini-station de relevage fonctionnant automatiquement avec mécanisme de coupe, avec tous les dispositifs de commutation et de pilotage, avecclapet anti-retour monté, filtre à charbon actif, bride de refoulementélastique ainsi que des possibilités de raccordement pour des toilettes,deux articles de drainage supplémentaires et une conduite de purge
• Les raccords pour des articles de drainage additionnels ainsi que la conduite derefoulement se trouvent sur le côté arrière de l'installation et peuvent êtresortis sur le côté droit ou sur le côté gauche
• La purge est réalisée grâce àun filtre à charbon actif intégré inodore dans la pièce d'installation ou aumoyen d'une conduite de purge par le toit

Conception
Raccordement de l'alimentation :
• DN 100 (raccordement direct par un manchon d'étanchéité)
• 2 alimentations – DN 40 avec couvercle et clapet anti-retour

Raccordement côté refoulement :
• Raccordement coude flexible DN 25/32 avec clapet anti-retour

Purge :
• Au choix, filtre à charbon actif intégré avec protection contre le trop plein ou raccord d'une conduite séparée de purge par le toit au moyen d'un manchon enfichable auto-étanche (Ø extérieur de tuyau 25 mm)

Etendue de la fourniture
• Station de relevage pour eaux chargées prête à être branchée avec dilacérateur, filtre de charbon actif et clapets anti-retour intégrés
• Notice de montage et de mise en service
• Kit de raccordement pour les conduites d'alimentation et de refoulement

Avantages
• HiSewlift 3-I35 dans une exécution particulièrement mince (largeurinférieure à 149 mm) pour un montage mural simplifié
• Fonctionnement silencieux et filtre à charbon actif intégré pour un confort accru
• Performance fiable et faible consommation électrique pour uneélimination efficace des eaux chargées
• Installation simple avec des possibilités flexibles de raccordement
• Prête à être raccordée

Caractéristiques techniques
• Alimentation : 1~230 V, 50 Hz
• Température max. : 35°C
• Raccord de pression : DN 32
• Orifice d’entrée : DN 40
• Hauteur max (HMT) : 8 m
• Débit max : 5,2 m3/h
