Appareil de mesure / Oscilloscope numérique

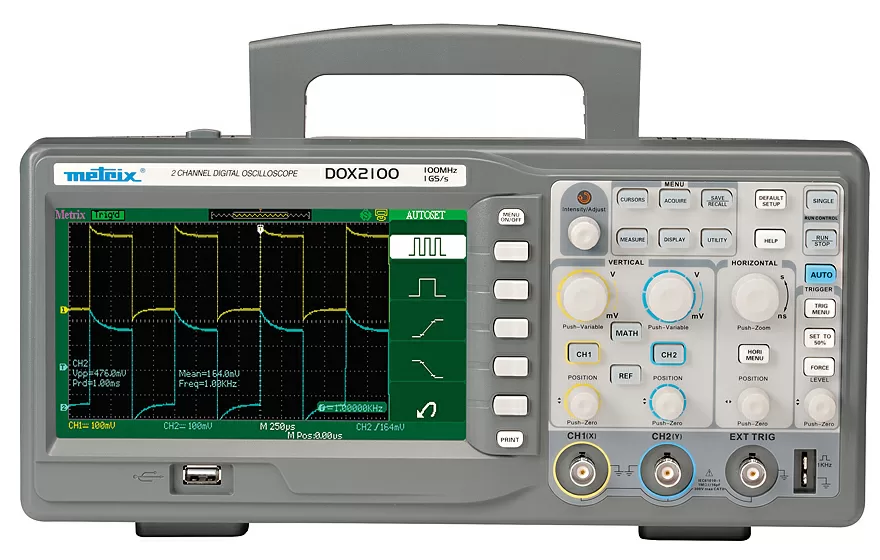

Metrix DOX 2100 (DOX2100B)

Présentation
• Très simples à utiliser, compacts, les oscilloscopes METRIX® de la série DOX 2000 se présentent en boîtier adapté au laboratoire, d’un encombrement limité et de faible profondeur
• Ils sont dotés d’un large afficheur, en horizontal sur 18 div en plein écran
• Celui-ci permet de personnaliser l’affichage : choix entre affichage normal, persistant, format YT ou XY, réglage des couleurs, du graticule, de la luminosité, du contraste… Boutons rotatifs et touches rétro-éclairées en accès aux commandes en face avant
• Avec sa poignée, l’oscilloscope DOX se transporte facilement
• Il bénéficie d’une grande stabilité grâce à ses pieds antidérapants
• Haute Performance et de multiples fonctions d’acquisition et d’analyse
• L’acquisition, tout comme l’analyse, se fait sur 3 niveaux d’acquisition, en temps réel ou temps équivalent
• La profondeur de mémoire d’acquisition est de 32 kpoints ou 2 Mpoints pour optimiser vos analyses
• La sensibilité verticale est de 2 mV/div. à 10 V/div. en 12 calibres, horizontale de 2,5 ou 25 ns à 50 s/div. Des fonctions avancées sont disponibles : MATH simples +/-/x/÷, et fonction FFT « temps réel » avec affichage simultané des traces
• Le logiciel associé EASYSCOPE permet le pilotage, les tests et la récupération de fichiers trace et de copie d’écran

Caractéristiques techniques
• Affichage couleur 7 pouces ¼ VGA
• Menus complets en 5 langues + aide contextuelle à l'écran en GB
• Saisie de mesure 2 voies + Ext Trig et trigger complexes
• Résolution verticale : 8 bits
• 32 mesures automatiques +curseurs
• Communication USB host et device
• IEC 61010-1 / 300 V CAT II
• 2 voies 25 MHz – Vitesse de balayage de 25 ns/div à 50 s/div
• Echantillonnage : monocoup : 250 Mé/s (2 voies)/ 500 Mé/s (1 voie) / répétitif : 10 Gé/s
• Profondeur mémoire max : 32 kpoints
