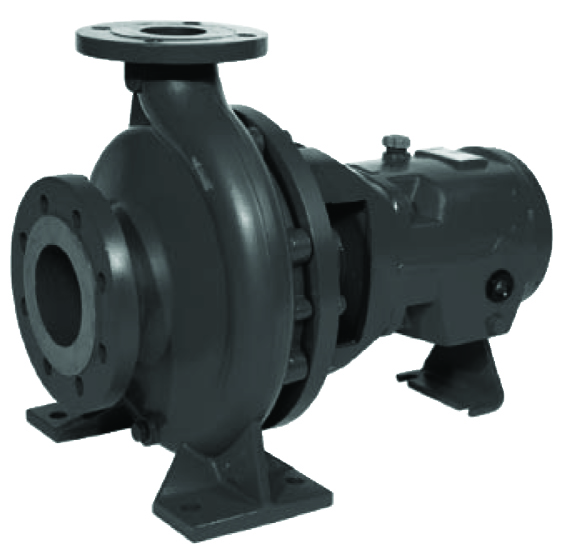

Pompe de chauffage normalisée
Flygt (Xylem) IC

Présentation
• Pompes de chauffage process normalisées ISO 2858 et ISO 5199
• Pompe normalisée suivant ISO 2858 et ISO 5199 (encombrement et hydraulique)
• Construction type process
• Pompe IC : pompe normalisée sur châssis

Applications
• Adduction d’eau
• Circuit de refroidissement
• Climatisation et chauffage
• Process industriel
• Transfert de fluide corrosif

Conception
Matériaux
• Corps fonte GS - Roue fonte (NL) / Roue inox 1.4408 (VL)
• Corps et roue inox 1.4408 (VV) - Corps et roue acier duplex 1.4517 (WW)
• Existe aussi en Alloy 20, Hastelloy et titane

Etanchéité
• Tresse
• Garniture mécanique simple normalisée (DIN 24960) avec fond de pompe cyclone
• Garniture mécanique double (dos à dos ou tandem)

Moteur
• Moteur normalisé IEC forme B3 (IC) - IP 55 - 50 Hz - 230/400 V ou 400/690 V suivant puissance.
• Autres caractéristiques possibles en option (Atex zone 1 ou zone 2, moteur 60 Hz…).

Accouplement et châssis
• Accouplement  semi  élastique  avec  spacer  et  protège accouplement
• Châssis mécano soudé (acier) suivant ISO 3661/EN 23661

Caractéristiques techniques
• Température max : 140° C
• Pression de service max : 16 à 25 bar suivant tailles
• Hauteur max (HMT) : 170 m
• Débit max : 520 m3/h
