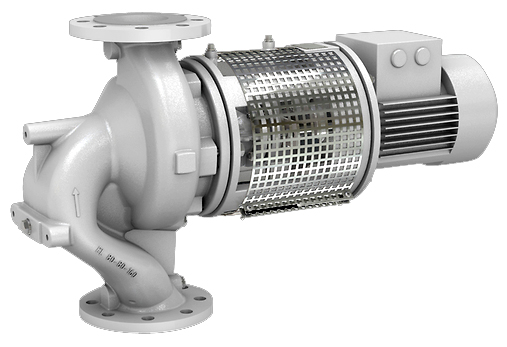

Pompe à huile thermique
Ksb ETALINE SYT

Présentation
• Pompe à huile thermique / Pompe à eau surchauffée

Applications
• Installations de transfert thermique
• Circulation d’eau surchauffée
• Eau surchauffée
• Huile thermique, minérale
• Huile thermique, synthétique

Conception
• Pompe à volute
• Installation horizontale
• Installation verticale
• Construction process
• Monocellulaire
• Version à vitesse fixe (sans PumpDrive) / version à vitesse variable (avec PumpDrive)
• Rendement et NPSHreq améliorés grâce à l'hydraulique des roues (aubes) confirmée de manière expérimentale
• Réduction des coûts d’exploitation par rognage du diamètre nominal de la roue au point de fonctionnement
• Faible usure, niveau de vibrations réduit et grande tranquillité de marche grâce aux bonnes capacités d’aspiration et au fonctionnement quasiment sans cavitation dans une large plage de fonctionnement
• Étanchéité fiable du corps dans des conditions de fonctionnement changeantes grâce au joint du corps encastré
• Tailles supplémentaires pour les faibles débits grâce à l’extension de la grille hydraulique
•  Démontage facile grâce à la construction process, grâce à laquelle le corps de pompe peut rester solidaire de la tuyauterie
• Volute : Fonte à graphite sphéroïdal EN-GJS-400-15 / 536 GR 60-40-18
• Couvercle de corps : Fonte à graphite sphéroïdal EN-GJS-400-15 / 536 GR 60-40-18
• Arbre : Acier au chrome 1.4021 + QT800
• Roue : Fonte grise EN-GJL-250 / A 48 CL 35B / Acier au chrome 1.4408 / A 743 GR CF8M
• Palier lisse : Carbone
• Lanterne d'entraînement : Fonte grise EN-GJL-250 / A 48 CL 35B
• Corps de palier : Fonte à graphite sphéroïdal EN-GJS-400-15 / 536 GR 60-40-18
• Joints d'étanchéité : BU9593/ HDR
• Bague d'usure, côté aspiration : Fonte grise EN-GJL-250 / CI
• Bague d'usure, côté refoulement : Fonte grise EN-GJL-250 / CI
• Goujons : 8.8/ 5.8
• Bouchon : Acier
• Écrou : 8 + A2A/ 8 + B633 SC1 TP
• Écrou de roue : 8 / A4/ AISI316

Caractéristiques techniques
• Température max du liquide : -30°C à +350°C (huile thermique) ; +180°C (eau surchauffé)
• Pression max : 16 bars
• Hauteur max : 39 m (50Hz) ; 101 m (60Hz)
• Débit max : 316 m3/h (50Hz) ; 228 m3/h (60Hz)
