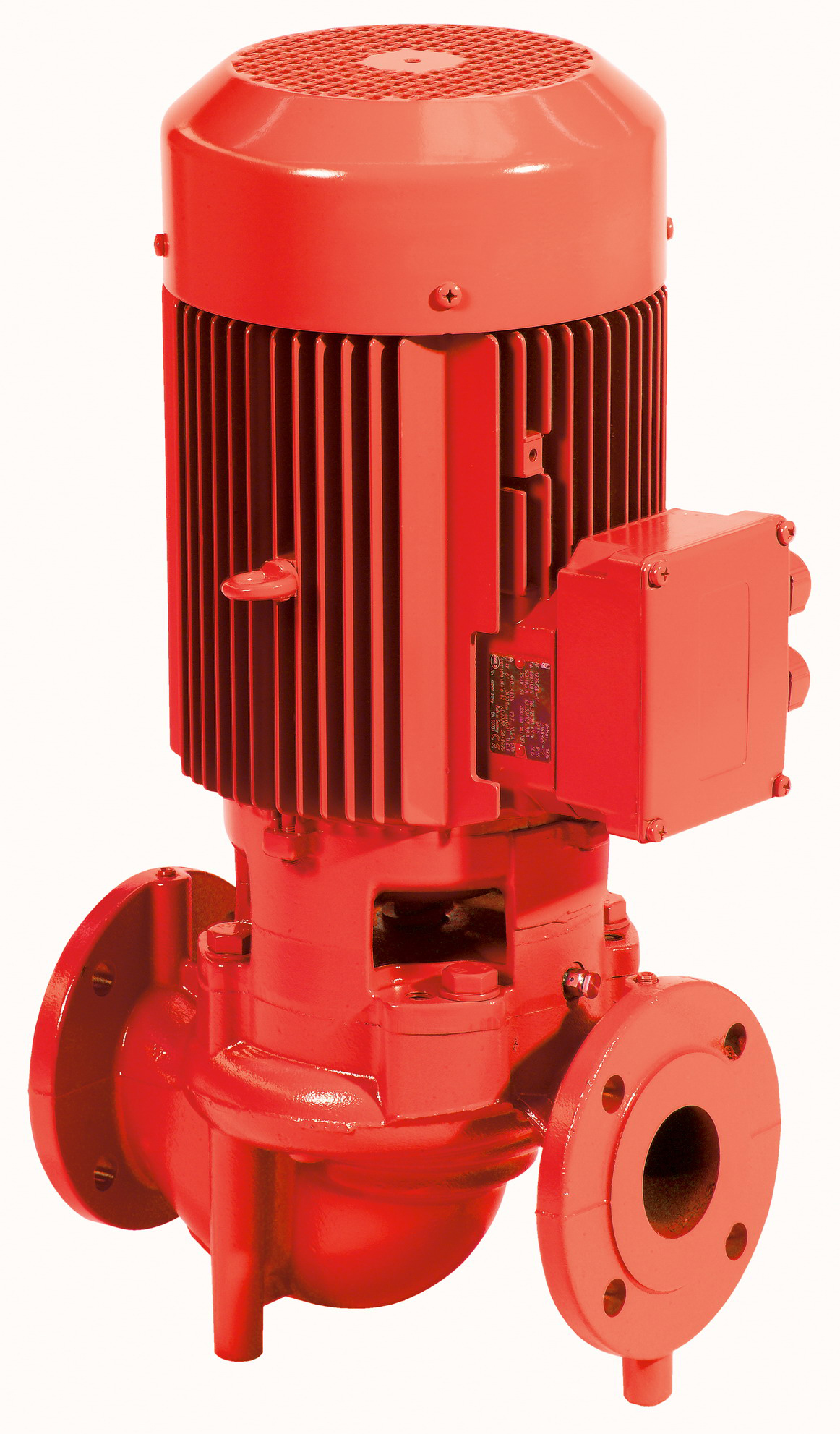

Pompe de chauffage en ligne simple
Salmson LRN204-20/7.5-S1 (2171729)

Présentation
• Pompes de chauffage en ligne simple pour chauffage et climatisation

Applications
• Chauffage collectif
• Climatisation
• Nombreuses applications industrielles ou agricoles
• Chauffage de serres
• Transfert eau glycolée
• Circulation eau glacée

Avantages
• Faible consommation électrique
• Montage direct sur tuyauterie horizontale ou verticale
• Pas d’accouplement : suppression de l’alignement des arbres
• Dispositif de dégazage de la garniture mécanique
• Installation facile et rapide
• Entretien pratiquement nul JRN
• Disponibilité en permanence d’une pompe de secours
• Fonctionnement en parallèle possible des deux pompes pour une augmentation du débit
• Permutation manuelle ou automatique des pompes par coffret MGP

Conception
Partie hydraulique
• Centrifuge, monocellulaire
• Orifices aspiration-refoulement en ligne
• Corps de pompe à brides avec orifices de raccordement manomètres
• Lanterne-palier de liaison pompe-moteur
• Roue  équilibrée  dynamiquement, montée directement sur l’arbre moteur
• Etanchéité par garniture mécanique JRN
• Pompe double à corps unique.
• Séparation hydraulique des deux pompes par clapet au fonctionnement silencieux

Moteur
• IE3
• A bout d’arbre allongé
• Roulements de guidage de l’arbre-rotor sélectionnés pour fonctionnement silencieux
• Vitesse :  2900 tr/mn
• Bobinage tri ? 3kW : 230 V ? 400 V Y / tri ? 4kW : 400 V ?
• Fréquence : 50 Hz (option 60 Hz)
• Classe d’isolation : 155 (F)
• Indice de protection : IP 55
• Conformité CE : EN 809

Caractéristiques techniques
• Pression de service max : 13 bars jusqu’à +140°C / 16 bars jusqu’à +120°C
• Plage de température : de -10°C à +110°C
• Température ambiante max : +40°C
• DN orifices : 32 à 200 mm
• Hauteur max (HMT) : 52 m
• Débit max : 200 m3/h
