Pompe de chauffage

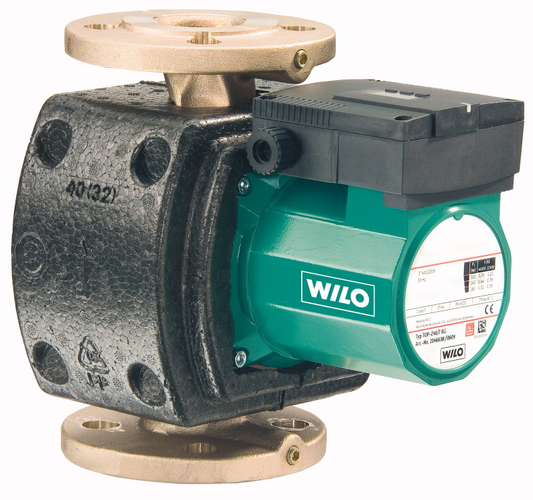

Wilo TOP-Z
Disponible sous 48h
Applications
• Circuits d'eau potable ou autres systèmes industriels assimilables dans le domaine industriel et de la technique du bâtiment (p. ex. circuits de refroidissement)
Avantages
• Adaptation de la puissance manuelle avec sélecteur 3 vitesses
• Avec isolation thermique de série
• Installation simplifiée par bride combinée PN 6/PN 10 (pour DN 40 • DN 65)
• Possibilité de raccorder le câble des deux côtés de la boîte à bornes (à partir de P1 Š 250 W) avec décharge de traction intégrée
• Indice de protection IP 44
Conception
• Vitesses présélectionnables pour adaptation optimale à la charge
• Isolation thermique de série
• Toutes les pièces au contact des fluides sont en matière synthétique, conformément aux recommandations KTW.
• Brides combinées PN 6/PN 10 (de DN 40 à DN 65)
• Fonctions de protection moteur, de signal et d'affichage extensibles
• Protection moteur intégrale
• Possibilité de raccorder le câble des deux côtés de la boîte à bornes (à partir de P)
Caractéristiques techniques
• Plage de température admissible
- TOP-Z 20/4 et TOP-Z 25/6 eau potable jusqu'à 18 °dH (degré allemand) : max +65 °C, sur courte période (2 h) jusqu'à +80 °Cà partir de TOP-Z 30/7 eau potable jusqu'à 20 °dH : max +80 °C, sur courte période (2 h) jusqu'à +110 °CEau de chauffage : de -20 °C à +110 °C
- TOP-Z 20/4 et TOP-Z 25/6 eau potable jusqu'à 18 °dH (degré allemand) : max +65 °C, sur courte période (2 h) jusqu'à +80 °C
- A partir de TOP-Z 30/7 eau potable jusqu'à 20 °dH : max +80 °C, sur courte période (2 h) jusqu'à +110 °C
• Eau de chauffage : de -20 °C à +110 °C
• Alimentation 1~230 V, 50 Hz 3~400 V, 50 Hz
• Indice de protection : IP 44
• Diamètre nominal : de Rp 3/4 à DN 80
• Pression de service max : pompes à raccord fileté 10 bars ; pompes à raccord par bride 6/10 bars ou 6 bars (exécution spéciale : 10 bars ou 16 bars)
• Hauteur max (HMT) : 9 m
• Débit max : 66 m3/h
• Circuits d'eau potable ou autres systèmes industriels assimilables dans le domaine industriel et de la technique du bâtiment (p. ex. circuits de refroidissement)
Avantages
• Adaptation de la puissance manuelle avec sélecteur 3 vitesses
• Avec isolation thermique de série
• Installation simplifiée par bride combinée PN 6/PN 10 (pour DN 40 • DN 65)
• Possibilité de raccorder le câble des deux côtés de la boîte à bornes (à partir de P1 Š 250 W) avec décharge de traction intégrée
• Indice de protection IP 44
Conception
• Vitesses présélectionnables pour adaptation optimale à la charge
• Isolation thermique de série
• Toutes les pièces au contact des fluides sont en matière synthétique, conformément aux recommandations KTW.
• Brides combinées PN 6/PN 10 (de DN 40 à DN 65)
• Fonctions de protection moteur, de signal et d'affichage extensibles
• Protection moteur intégrale
• Possibilité de raccorder le câble des deux côtés de la boîte à bornes (à partir de P)
Caractéristiques techniques
• Plage de température admissible
- TOP-Z 20/4 et TOP-Z 25/6 eau potable jusqu'à 18 °dH (degré allemand) : max +65 °C, sur courte période (2 h) jusqu'à +80 °Cà partir de TOP-Z 30/7 eau potable jusqu'à 20 °dH : max +80 °C, sur courte période (2 h) jusqu'à +110 °CEau de chauffage : de -20 °C à +110 °C
- TOP-Z 20/4 et TOP-Z 25/6 eau potable jusqu'à 18 °dH (degré allemand) : max +65 °C, sur courte période (2 h) jusqu'à +80 °C
- A partir de TOP-Z 30/7 eau potable jusqu'à 20 °dH : max +80 °C, sur courte période (2 h) jusqu'à +110 °C
• Eau de chauffage : de -20 °C à +110 °C
• Alimentation 1~230 V, 50 Hz 3~400 V, 50 Hz
• Indice de protection : IP 44
• Diamètre nominal : de Rp 3/4 à DN 80
• Pression de service max : pompes à raccord fileté 10 bars ; pompes à raccord par bride 6/10 bars ou 6 bars (exécution spéciale : 10 bars ou 16 bars)
• Hauteur max (HMT) : 9 m
• Débit max : 66 m3/h
Voir plus de détails
Versions disponibles
TOP-Z 20/4 MONO (2045519)
/
TOP-Z 20/4 TRI (2045520)
/
TOP-Z 25/6 MONO (2045521)
/
TOP-Z 25/6 TRI (2059858)
/
TOP-Z 25/10 MONO (2061964)
/
TOP-Z 25/10 TRI (2175509)
/
TOP-Z 30/7 MONO (2048340)
/
TOP-Z 30/7 TRI (2048341)
/
TOP-Z 30/10 MONO (2059857)
/
TOP-Z 30/10 TRI (2059858)
/
TOP-Z 40/7 MONO (2046631)
/
TOP-Z 40/7 TRI (2046632)
/
TOP-Z 50/7 TRI (2046633)
/
TOP-Z 65/10 TRI (2046634)
/
TOP-Z 80/10 PN6 TRI (2046636)
/
TOP-Z 80/10 PN10 TRI (2175534)
/
TOP-Z 20/4 DM PN6/10 (2045520)
/
TOP-Z 20/4 DM RMOT. (2115469)
/
TOP-Z 20/4 EM PN6/10 (2045519)
/
TOP-Z 20/4 EM RMOT. (2115468)
/
TOP-Z 20/4 Mono PN6/10 (2045519)
/
TOP-Z 20/4 Tri PN6/10 (2045520)
/
TOP-Z 25/10 DM PN6/10 RMOT. (2087599)
/
TOP-Z 25/10 EM PN6/10 RMOT. (2087600)
/
TOP-Z 25/10 RG MONO (TOP-Z-25-10-RG-MONO-)
/
TOP-Z 25/10 RG TRI (TOP-Z-25-10-RG-TRI-)
/
TOP-Z 25/6 (2045522)
/
TOP-Z 25/6 DM PN6/10 TRI (2059858)
/
TOP-Z 25/6 DM RMOT. (2122051)
/
TOP-Z 25/6 EM PN6/10 MONO (2045521)
/
TOP-Z 25/6 EM RMOT. (2064235)
/
TOP-Z 30 MONO (2015888)
/
TOP-Z 30 TRI (2015887)
/
TOP-Z 30/10 (2059857)
/
TOP-Z 30/10 DM PN6/10 RMOT. (2109226)
/
TOP-Z 30/10 EM PN6/10 RMOT. (2090117)
/
TOP-Z 30/10 RG MONO (2090117)
/
TOP-Z 30/10 RG TRI (2175512)
/
TOP-Z 30/7 (2048340)
/
TOP-Z 30/7 DM RMOT. (2048341)
/
TOP-Z 30/7 EM RMOT. (2048340)
/
TOP-Z 30/7 RG MONO (2048340)
/
TOP-Z 30/7 RG TRI (2048341)
/
TOP-Z 40 MONO (2021025)
/
TOP-Z 40 TRI (2021023)
/
TOP-Z 40/7 (2046631)
/
TOP-Z 40/7 DM GG/RG RMOT. (2176067)
/
TOP-Z 40/7 EM GG/RG RMOT. (TOP-Z-40-7-EM-GG-RG-RMOT.-)
/
TOP-Z 40/7 RG MONO (2046637)
/
TOP-Z 40/7 RG TRI (2175516)
/
TOP-Z 50 TRI (2021027)
/
TOP-Z 50/7 (2175522)
/
TOP-Z 50/7 DM GG/RG RMOT. (2176069)
/
TOP-Z 50/7 RG TRI (2046639)
/
TOP-Z 65 TRI (2021029)
/
TOP-Z 65/10 (2021029)
/
TOP-Z 65/10 DM RMOT. (TOP-Z-65-10-DM-RMOT.-)
/
TOP-Z 65/10 RG TRI (2175528)
/
TOP-Z 80 TRI (2021031)
/
TOP-Z 80/10 (2021031)
/
TOP-Z 80/10 DM GG/RG RMOT. (2176071)
/
TOP-Z 80/10 RG TRI (2046642)
/
TOP-Z 80/10 TRI (2046636)
/
TOP-Z 20/4 (2045520)
/
TOP-Z 25/10 (2061964)
/
TOP-Z 25/10 DM PN6/10 (2061965)
/
TOP-Z 25/6 EM PN6/10 (2045521)
/
TOP-Z 30/10 DM PN6/10 RG (2059858)
/
TOP-Z 30/7 DM PN6/10 RG (2048341)
/
TOP-Z 30/7 EM PN6/10 RG (2048340)
/
TOP-Z 40/7 DM PN6/10 RG (2046632)
/
TOP-Z 40/7 EM PN6/10 RG (2046637)
/
TOP-Z 50/7 DM PN6/10 RG (2046639)
/
TOP-Z 65/10 DM PN6/10 RG (2046640)
/
TOP-Z 80/10 DM PN10 RG (2046642)
/
TOP-Z 20/4 1~230 V (2045519)
/
TOP-Z 20/4 3~400/230 V (2045520)
/
TOP-Z 25/6 1~230 V (2045521)
/
TOP-Z 25/6 3~400/230 V (2059858)
/
TOP-Z 25/10 10 bar 1~230 V (2061964)
/
TOP-Z 25/10 16 bar 1~230 V (2061964)
/
TOP-Z 25/10 3~400/230 V (2061965)
/
TOP-Z 25/10 10 bar 3~400/230 V (2061965)
/
TOP-Z 30/7 1~230 V (2048340)
/
TOP-Z 30/7 3~400/230 V (2048341)
/
TOP-Z 30/10 10 bar 1~230 V (2059857)
/
TOP-Z 30/10 16 bar 1~230 V (2059857)
/
TOP-Z 30/10 10 bar 3~400/230 V (2059858)
/
TOP-Z 30/10 16 bar 3~400/230 V (2059858)
/
TOP-Z 40/7 6/10 bar 1~230 V (2046631)
/
TOP-Z 40/7 16 bar 1~230 V (2046631)
/
TOP-Z 40/7 16 bar 3~400/230 V (2046632)
/
TOP-Z 40/7 6/10 bar 3~400/230 V (2046632)
/
TOP-Z 50/7 16 bar 3~400/230 V (2046633)
/
TOP-Z 50/7 6/10 bar 3~400/230 V (2046633)
/
TOP-Z 65/10 16 bar 3~400/230 V (2041104)
/
TOP-Z 65/10 6/10 bar 3~400/230 V (TOP-Z-65-10-6-10-BAR-3~400-230-V-)
/
TOP-Z 80/10 16 bar 3~400/230 V (2175534)
/
TOP-Z 80/10 6 bar 3~400/230 V (2175534)
/
TOP-Z 80/10 10 bar (2021031)
Voir toutes les références
