Pompes de chauffage

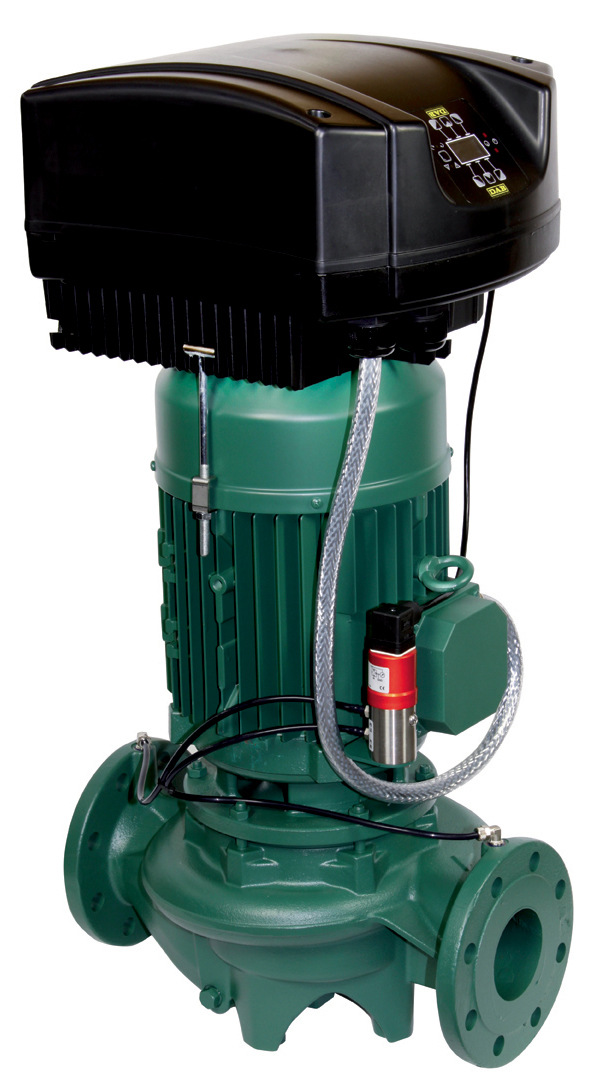

Dab CME/CM – GE/DCME

Présentation
• Pompes de circulation avec ports de communication, prévues pour installation dans les systèmes civils et industriels de chauffage, climatisation, réfrigération et les systèmes d’eau domestiques
• Extrêmement polyvalent grâce au convertisseur MCE/C, le circulateur est équipé d’un système d’adaptation automatique aux différentes exigences du système tout en maintenant une pression différentielle constante
• Disponible en version simple et jumelée
• Entrée avec brides PN 16 et orifice d’alimentation équipés de trous filetés pour manomètres
• Corps et socla pompe en fonte, turbine en fonte ou en technopolymère selon le modèle (bronze sur demande, de DN 65 à DN 150 uniquement)
• Arbre moteur en acier inoxydable
• Dispositif d’étanchéité : garniture mécanique standardisée conforme DIN 24960 en carbone/ silicium avec joints toriques en EPDM
• Moteur quadripolaire triphasé à refroidissement externe
• Rotor fonctionnant sur roulements à bille grandes dimensions pour garantir un bruit réduit et une durabilité majeure
• Construction conforme aux normes CIE 2-3

Caractéristiques techniques
• Plage de fonctionnement : de 1.2 à 360 m3/h avec hauteur d’élévation max de 34 m
• Plage de température liquide : -10°C ÷ +130°C pour DN 40 - 50 et tous les DCME / -10°C ÷ +140°C pour DN 65 – 150
• Exigences qualité liquide : propre, dépourvu de corps solides ou de substances abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre, caractéristiques similaires à l’eau
• Installation : horizontale ou verticale à condition que le moteur soit toujours placé au-dessus de la pompe
• Température ambiante max : +40°C
• Pression de service max : 16 bars (1600 kPA)
• Degré de protection : IP 55
• Classe d’isolation : F
• Brides : PN 16
• Contrebrides sur demande: DN 40 - DN 50 - DN 65 - DN 80 - DN 100 - DN 125
- DN 150; PN 16
• Hauteur max (HMT) : 34 m
• Débit max : 360 m3/h
