Coffret electrique

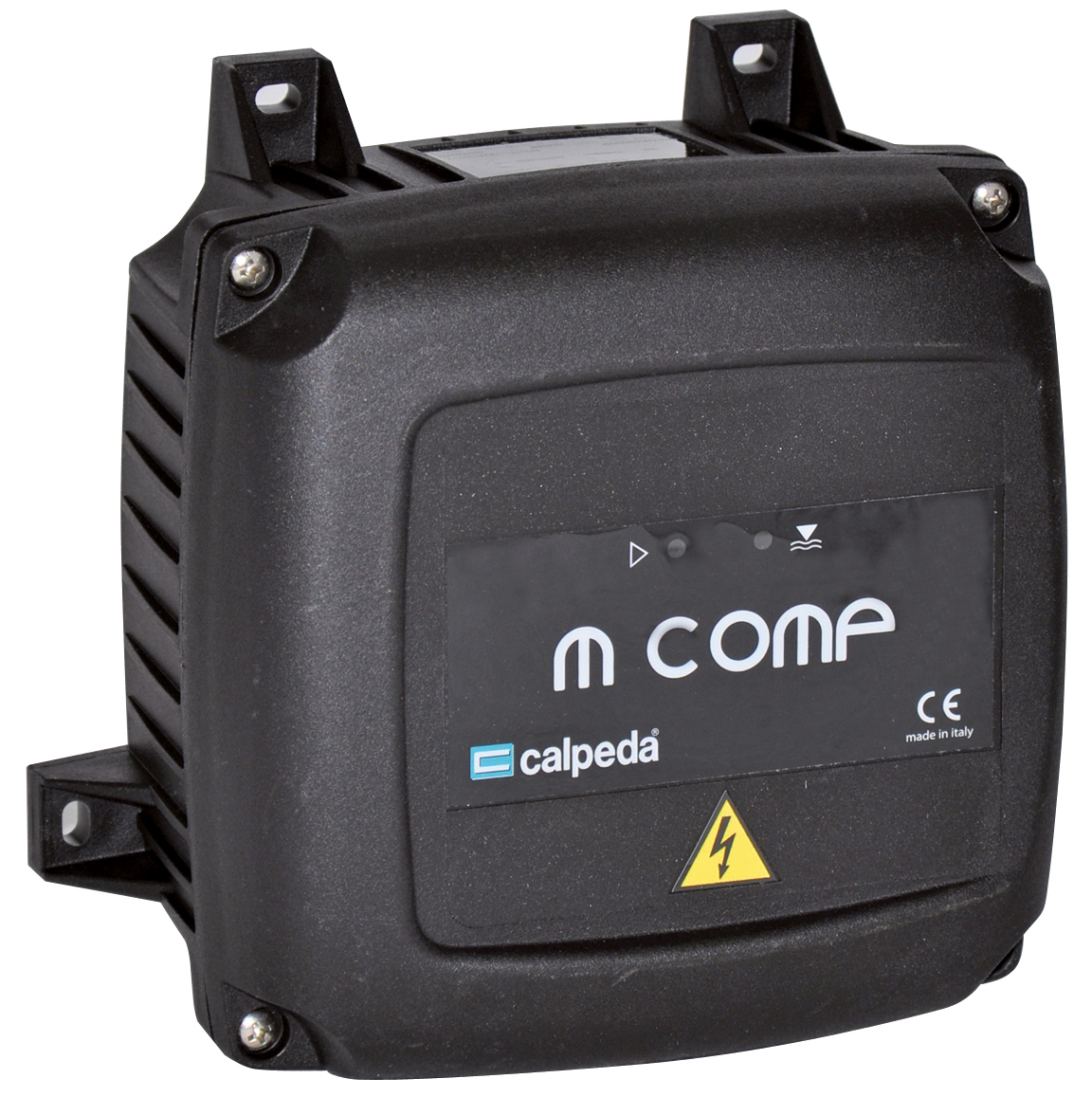

Calpeda M COMP 6-20 (F44020021001)

Présentation
Pour le contrôle et la protection des pompes monophasées immergées

Conception
• Coffret de démarrage pour le contrôle et la protection des moteurs submersibles monophasés. La protection thermique se fait par un interrupteur bipolaire avec la phase protégée contre une surcharge
• Degré de protection : IP44
• Installation : Murale

Sur demande :
• Carte LBVT pour le contrôle du niveau aux moyens de capteurs qui évitent le fonctionnement à sec
• Paire de sondes MIN/MAX avec câbles pour la connexion au coffret de démarrage 2 x 0.75 mm2 (la longueur doit être précisée lors de la commande)

Caractéristiques techniques
• Coffret en matière thermoplastique
• Interrupteur bipolaire lumineux avec 1 pôle de protection contre une surcharge thermique
• Condensateur de démarrage
• Presse-étoupe d’arrivée dans le coffret
• Connecteur pour carte électronique LVBT de contrôle de niveau

La carte électronique LVBT de contrôle de niveau inclut :
• Connecteur facile à insérer dans le coffret de démarrage
• Bornier de branchement pour la connexion de sondes (commun, niveau haut, niveau bas)
• Relais de haute puissance (contact 20 A / 250 VCA)
• Tension aux capteurs 8 VCA
• Protection contre les rejets atmosphériques
• Temporisation pour différer le démarrage de la pompe (de 1 sec. à 15 minutes)
• Diode LED verte pour indiquer que le fonctionnement est actif
• Diode LED route pour indiquer qu’il n’y a pas d’eau dans le puits
