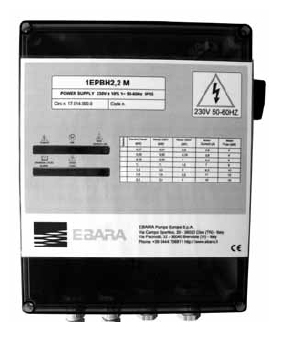

Coffret de protection et de commande pour une pompe
Ebara 1EPBH

Présentation
• Coffrets de protection et de commandes pour une électropompe submergée ou de surface à démarrage direct
• Le coffret est prévu pour commander manuellement et automatiquement une électropompe
• Au cours du fonctionnement automatique, la commande de l’électropompe est donnée par le pressostat, par le flotteur ou par les autorisations provenant des électrosondes ou des flotteurs

Applications
• Protection contre le fonctionnement à sec (contrôle par une électrosonde) à réarmement automatique et au retour de l’eau
• Contrôle de niveau remplissage réservoirs avec deux électrosondes ou flotteurs
• Contrôle de niveau vidange réservoirs avec deux électrosondes ou flotteurs
• Module cos en option pour le contrôle contre le fonctionnement à sec sans utiliser d’électrosondes
• Protection moteur contre les surcharges et le manque de phase à réarmement automatique pendant trois interventions, manuel à la quatrième
• Protection pompes contre des démarrages excessifs
• Protection ligne moteur et de la carte, contre les courts-circuits, avec fusibles
• Signalisation à distance avec contre libre de tension NC-NA des protections déclenchées ou du flotteur d’alarme
• Bornes pour raccorder un condensateur éventuel de démarrage moteur monophasé
• Bornes pour raccorder un pressostat
• Bornes pour raccorder un flotteur d’alarme

Caractéristiques techniques
• Alimentation: 230V +10-15% 50/60 Hz (monophasée) 400V +10-15% 50/60 Hz (triphasée + N)
• Température du liquide: da -10°C a +40°C
• Degré de protection IP55
• Normes de référence: EN 60204-1, EN 60439-1, EN 61000-6-2, EN 61000-6-4 (pour usage civil et industrie légère)
• Tension : Mono ou Tri
• Puissance max : 110 kW
• Intensité max : 222 Amp
