Coffret electrique
Jetly MICRO DSN

Présentation
• Le coffret MICRO DSN comporte un dispositif électronique de contrôle de niveau d'eau par une seule électrode, pour la protection d'une pompe contre le manque d'eau
• L'électrode doit être positionnée juste au-dessus de la pompe. Dans le cas d'une pompe de surface prévoir une deuxième électrode de référence positionnée sous la première électrode et raccordée à la borne terre du coffret
• Lorsque le niveau d'eau passe sous l'électrode, la pompe s'arrête
• Lorsque l'eau atteint à nouveau l'électrode, une temporisation d'environ 4 minutes se déclenche pour permettre la reconstitution d'une réserve d'eau dans le forage, avant le redémarrage de la pompe
• Présentation dans coffret étanche (IP 55)
• Bornier "Télécommande" pour le branchement d'un contacteur-mano (à maintenir ponté si non-utilisé) dans les coffrets Mono et Tri
• 2 versions : MICRO DSN Mono (471030) - MICRO DSN - Bi-Tension (471050)

Caractéristiques techniques
MICRO DSN Mono
• Convient pour les pompes en Mono 230 volts dont l'intensité absorbée ne dépasse pas 6 ampères, soit environ une puissance de 0,75 kW
• Possède sur sa face avant une prise normalisée avec volet de protection pour le branchement de la pompe + cordon d'alimentation avec fiche normalisée
• Livré avec son électrode et 30 mètres de câble
• L 170 x l 110 x h 100
• Poids : 1,200 kg
• La mise à la terre du coffret MICRO DSN et de la pompe immergée est obligatoire et nécessaire au bon fonctionnement de l'ensemble Celle-ci est normalement réalisée par la conformité de la prise de courant en Mono 230 V

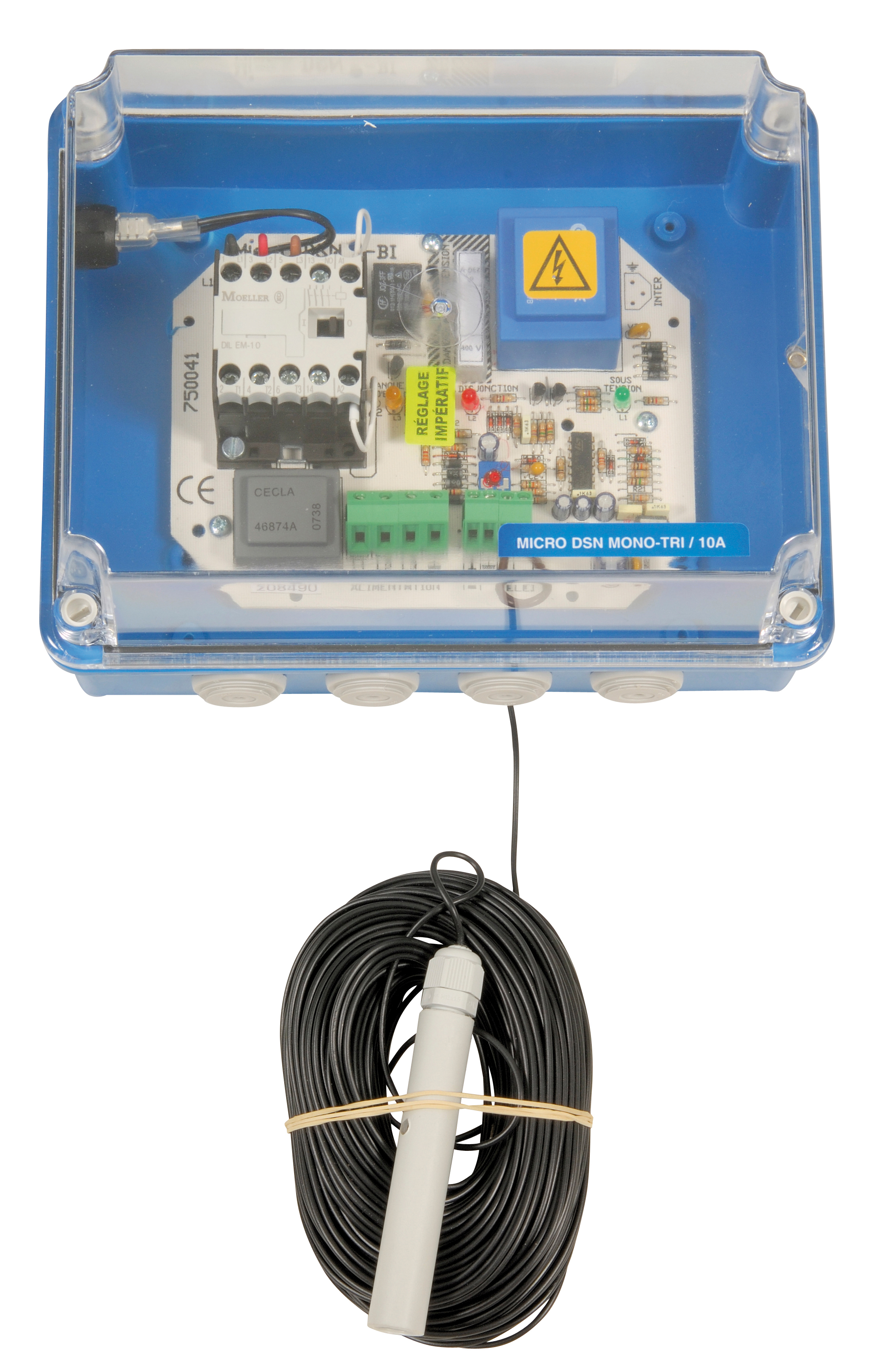

MICRO DSN Bi-Tension
• Convient pour les pompes Mono 230 volts et Tri 400 volts dont l'intensité absorbée ne dépasse pas 10 ampères, soit environ une puissance de 1,1 kW en Mono et 4 kW en Tri
• La protection moteur se fait par contrôle de l'intensité absorbée (réglage de 1 à 10 ampères)
• Livré avec son électrode et 40 mètres de câble
• L 195 x l 150 x h 105
• Poids : 1,500 kg
• A raccorder sur une alimentation équipée d'un dispositif de protection et de sectionnement tripolaire en conformité avec la norme EN 60204
• Bien veiller à la qualité du branchement à la terre, indispensable au bon fonctionnement du coffret
