Hydroéjecteur
Flygt (Xylem) E

Présentation
• Idéales pour des applications comportant des hauteurs de chute allant jusqu'à 20 mètres et des débits jusqu'à 10 m³/s par unité, notre gamme de turbines peut s'adapter aux conditions sur site

Conception
Canal et vanne cylindrique
• Le canal est étroit afin d'optimiser l’arrivée d'eau dans la turbine. Dans les installations les plus simples, une vanne cylindrique est placée sur le puits de chute. Elle est équilibrée et se ferme par gravité. Elle empêche également la création de vortex et permet un canal de faible profondeur. Un joint en caoutchouc assure l'étanchéité de la vanne

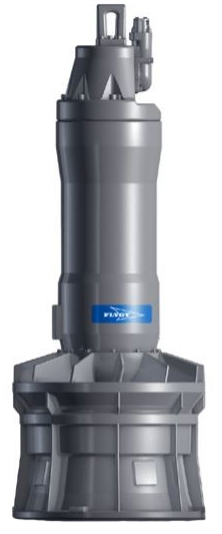

La turbine et son support
• L’hydrogénérateur submersible est une machine complètement intégrée, incluant si nécessaire un multiplicateur. Le générateur étant immergé, son refroidissement est assuré par l'eau qui l’entoure. Ceci permet un fonctionnement efficace et fiable. La turbine repose et se plaque sur une embase inférieure. La turbine est maintenue en place par son propre poids et la pression de l'eau lorsqu'elle fonctionne. Un dispositif anti-rotation empêche la turbine de tourner sur son embase au démarrage

Une installation facilitée
• La turbine n'est pas boulonnée dans la structure. Lors de son installation, elle est simplement descendue dans le puit de chute sur son embase. Elle peut être facilement relevée pour une inspection et un entretien.

Aspirateurs
• Des aspirateurs préfabriqués, coudés ou droits,  récupèrent l'énergie dynamique en aval de la roue. Pour chaque taille de turbine, il existe un aspirateur préfabriqué permettant une récupération d'énergie maximale

Caractéristiques techniques
• Puissance max : 700 kW
