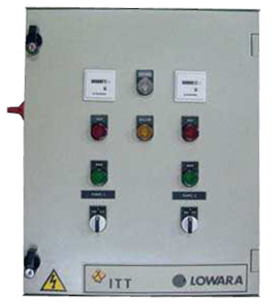

Coffret électrique de protection
Lowara (Xylem) LF 200 (LF-200)

Présentation
• Coffret électromécanique pour deux pompes de relevage submersible d’intensité jusqu’à 80 A. Certifié CE

Applications
• Gestion d’un poste de relevage 2 pompes par 3 régulateurs de niveau + 1 régulateur d’alarme niveau très bas. Le coffret est équipé d’une sortie synthèse défauts (défauts pompe ou niveau alarme)

Conception
• Coffret électrique pour pompe, en polyester IP 659 avec serrures

• Sur le côté du coffret :
- La commande rotative de l’interrupteur général ou sur porte intérieure si option double porte

• Sur la porte du coffret :
- 1 Voyant “Sous Tension”
- 1 Voyant “Marche”
- 1 Voyant “Défaut”
- 1 Voyant “Alarme”
- 1 Commutateur “MANU-0-AUTO”

• Sur chassis
- 1 Interrupteur général triphasé
- 1 Protection par fusible du transformateur
- 1 Transformateur 400/24V.
- 1 Disjoncteur moteur GV2-M
- 1 Contacteur moteur LC1-K ou LC1-D
- 2 Relais auxiliaires CA2-K
- Ensemble livré avec schéma IGE, fils repérés

Caractéristiques techniques
• Tension : Tri
• Intensité max : 80 Amp
