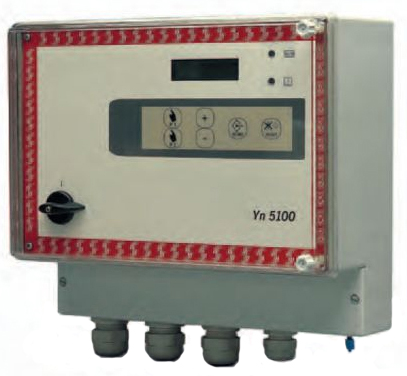

Coffret électrique
Salmson YN 5000 E / 5100 / 5200

Présentation
• Coffret électrique de commande pour pompe de relevage

Applications
• Gestion par microprocesseur d’une ou de deux pompes en installation fixe : puisard inondé ou fosse sèche (SVO, SCA, SCB, SHS, SBS, SDL, AQUAVAL, U6200, TP 2800, AQUAVAL...)
• Surveillance de niveau et protection moteur(s) contre les surintensités, les surcharges thermiques et la marche à sec

Avantages
• Coffrets entièrement configurables et adaptables à l’installation
• Visualisation permanente de l’état du poste : niveau de liquide ; pompes en fonctionnement
• Mémorisation du ou des défaut(s) jusqu’à sa (leur) prise en compte
• Programme des défauts
• Test logique des fonctionnalités de la bâche (test logique de l’ordre des flotteurs)
• Mémoire des données de base
• Bornier de report de toutes les fonctions
• Signalisation en façade par voyants et par écran (display)
• Signalisation visuelle et sonore des défauts
• Compteur horaire par pompe
• Réglage intensités par afficheur
• Mono 230V et tri 400V en standard sur chaque coffret
• Choix de commande par interrupteurs à flotteurs (sélecteurs) ou IPAE
• Sécurité niveau trop bas intégrée de série
• Protection moteurs : raccordement des sondes ipsothermique et d’humidité de série
• Sécurité de fonctionnement par mise en route automatique de la pompe de secours en cas de défaut de la pompe en service

Conception
• Enveloppe en polyester
• Couvercle de façade transparent
• Fixation murale
• Conformes aux normes : CEI 364-1 EN 60439-1 /A1 / A2 / A11
• Compatibilité électromagnétique : EN60439-1
• Deux modèles :
- Yn 5100 : pour 1 pompe
- Yn 5200 : pour 2 pompes
• Zones de puissance absorbée : P2 ? 4 kW : 0,5-10A / P2 ? 5,5 kW : 10-11A ; 12,5-16A ; 16,1-20A ; 24-32A ; 32,1-42A ; 42,1-55A ; 55,1-71A
• Tension commande : P2 ? 4 kW : 24 V CC ; / P2 ? 5,5 kW : 230 V AC
• Tensions d’alimentation multiples par cavalier : mono 230V - tri 400V - tri 230V (hors Europe)

Caractéristiques techniques
• Réseau d’alimentation : Mono 230V ou Tri 230*/400V
• Fréquence : 50 Hz**
• Intensité : 0,5 à 71 Amp
• Protection moteur : 37 kW
• Température ambiante max : + 42°C
• Indice de protection : IP54
