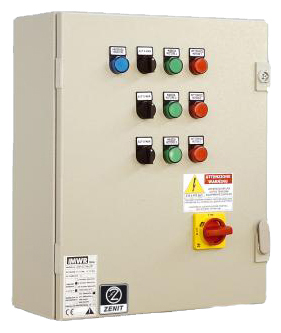

Coffret électrique pour pompe
Zenit Q3M

Présentation
• Tous les câblages internes ont été réalisés de façon extrêmement claire et rationnelle
• Les câbles de connexion sont identifiés par des étiquettes numérotées, ce qui facilite toute référence au schéma et toute intervention de la part des techniciens
• En outre, l'attention réservée à l'assemblage se traduit par un produit d'une qualité meilleure avec diminution du risque de pannes et de défaillances. Chaque tableau a été réalisé dans le respect des normes en vigueur en matière de constructions électriques
• Tous les tableaux sont fournis avec une documentation complète, les schémas électriques et la déclaration de conformité CE

Conception
• Entrée réseau 1 ~ 50/60 Hz 230V ± 10%
• Transformateur 230/24 pour circuits auxiliaires
• Entrée en très basse tension pour actionnement par pressostat ou interrupteur à flotteur
• Entrée pour actionnement par pressostat ou flotteur contre le fonctionnement à sec
• Transformateur 230/24 V pour circuits auxiliaires
• Nbre 3 sélecteurs pour le fonctionnement du moteur en AUTO-ÉTEINT-MANUEL (standard)
• Voyant bleu présence réseau (standard)
• Nbre 3 voyants verts moteur en fonction (standard)
• Nbre 3 voyants rouges alarme moteur en protection (standard)
• Contacteurs de ligne à 24 Vca catégorie AC3
• Relais thermiques protection surcharge sur chaque moteur avec échelle réglable réinitialisable de l'intérieur
• Sectionneur général avec dispositif de verrouillage de porte
• Coffret métallique
• Sortie avec serre-câbles anti-arrachement
• Degré de protection IP55

• Les tableaux ont été réalisés avec les meilleurs composants disponibles sur le marché afin de garantir une fiabilité élevée et d'assurer l'approvisionnement en pièces détachées
• Le fonctionnement et la qualité des tableaux ont été soumis à des contrôles sévères avant la livraison
• Les tableaux électromécaniques et électroniques Zenit sont optimisés pour l'utilisation avec des pompes submersibles et leur polyvalence et leur fiabilité sont assurées par les nombreux accessoires dont ils sont dotés
• Interagir avec un seul interlocuteur pour la fourniture des machines et des systèmes de contrôle se traduit par des avantages sûrs en termes économiques et au niveau des temps d'intervention

Caractéristiques techniques
• Tension : Mono
• Puissance max : 0,75 kW
• Intensité max : 9 Amp
