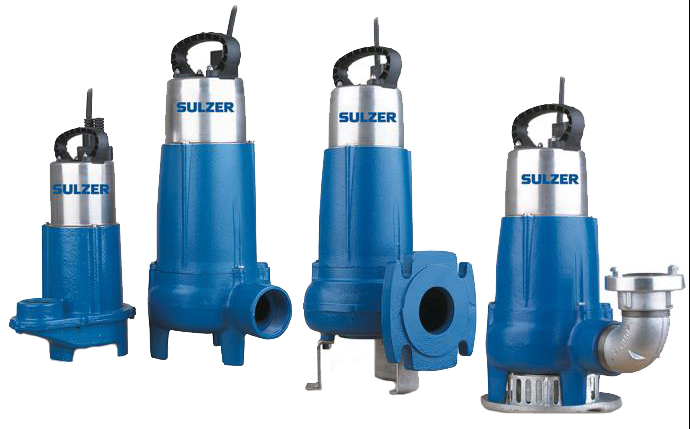

Pompe de relevage submersible
Sulzer ABS MF 154-804

Applications
• Pompes submersibles conçues pour assurer de manière fiable et économique l’assainissement de bâtiments et de chantiers, le remplissage ou la vidange de tous types de conteneurs. Egalement utilisées pour les fosses septiques, les opérations de drainage et le pompage d’eaux pluviales. Toutes les pompes sont équipées d’une hydraulique Vortex pour un pompage sans blocage. Pour les applications sur les chantiers de construction, les pompes MF 354, MF 504 & MF 804 sont également disponibles en version VO avec crépine et raccords cannelés. Section de passage libre de 20 mm (MF 154), 30 mm (MF 324 & 334), 40 mm (MF 354, 404, 504, 804) et 60 mm (MF 565 & 665). Garnitures mécaniques en carbone/carbure de silicium sur MF 154 à 334 et carbure de silicium sur MF 354 à 804
• Remplissage et vidange des conteneurs pour les opérations de drainage de caves inondées et évacuation des eaux pluviales
• Convient pour une utilisation en fosses septiques et pompage d'effluents au niveau des zones situées sous le niveau des égouts, conformément à la norme EN 12056
• Pour les applications sur les chantiers de construction, les pompes MF 354, MF 504 & MF 804 sont également disponibles en version VO avec écran de protection, coude et raccords cannelés
• Les hydrauliques Vortex conviennent particulièrement au pompage de fluides contenant des particules gazeuses ou abrasives
• Grâce à la forme compacte des MF, aux raccords qui permettent de monter facilement et rapidement l'équipement et aux faibles contraintes du puisard, l'installation de ces pompes est économique
• Température max admissible : 40 ° C pour une utilisation continue ou jusqu'à 60 ° C pour un emploi intermittent (max 5 min)

Conception
• Le moteur, en fonte étanche et entièrement protégé et le circuit hydraulique forment une unité robuste et compacte
• Moteur : Triphasé 400 V et monophasé 220-240 V, 50 Hz, 2 pôles (2900 tr/min), isolation de classe F, type de protection IP68.
• Roulements : L'arbre du rotor en acier inoxydable est porté par des roulements à bille lubrifiés à vie
• Etanchéité de l'arbre : L'étanchéité de l'arbre entre le moteur et le circuit hydraulique est assurée par une garniture mécanique de haute qualité en carbone / carbure de silicium pour MF 154-334 et en carbure de silicium pour MF 354-804. Côté moteur : joint à lèvres lubrifié à l'huile. Les deux sont indépendantes du sens de rotation et résistantes aux chocs thermiques
• Contrôle de la température : Le système de thermo-contrôle TCS (Thermo-Control-System), à sondes thermiques situées dans le stator, arrête la pompe en cas de surchauffe et la met en marche automatiquement après le refroidissement
• Hydraulique avec roue Vortex : Passage libre des solides 20 mm (MF 154), 30 mm (MF 324 & 334), 40 mm (MF 354, 404, 504, 804) et 60 mm (MF 565 & 665)

Matériaux
• Couvercle supérieur Acier inoxydable 1.4301 (AISI 304)
• Carcasse moteur Fonte EN-GJL-250
• Arbre du rotor Acier inoxydable 1.4021 (AISI 420)
• Volute Fonte EN-GJL-250
• Roue Polyamide
• Câble Neoprène
• Visserie Acier inoxydable 1.4401 (AISI 316)

Caractéristiques techniques
• Installation simple et économique
• Hydrauliques Vortex pour un pompage sans blocage dans les applications difficiles
• Installation libre au sol ou sur pied d'assise
• Dimensions de refoulement G 1¼"-G 2" filetage interne et DN65
• Garniture mécanique et joints à lèvres au niveau de l'arbre du rotor
• Sondes thermiques pour protéger le moteur en cas de surchauffe
• Version KS avec un interrupteur à flotteur pour un contrôle automatique de niveau
• Connexion câble EasyFit
• Monophasé avec prise Europlug : triphasé avec prise CEE
• Température liquide : 40° maxi, 60° en emploi intermittent (max 5min)
• Hauteur max (HMT) : 16 m
• Débit max : 60 m3/h
