Pompe de relevage d'assainissement

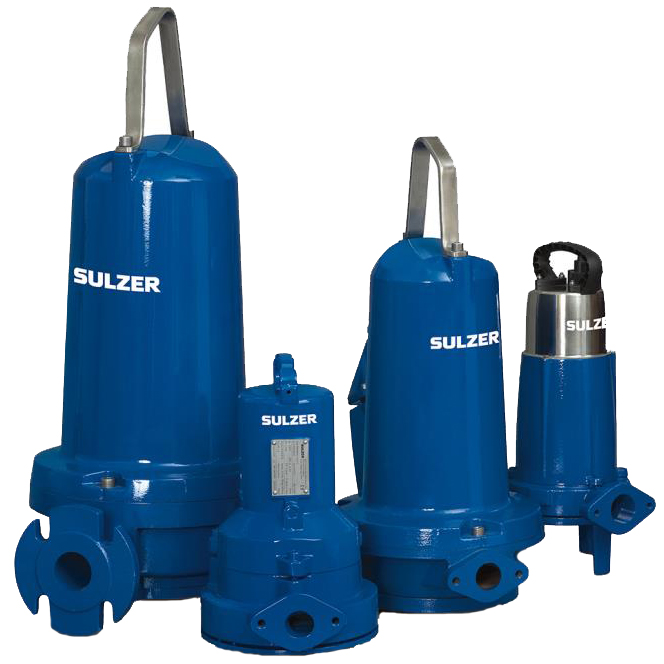

Sulzer ABS Piranha 08-110

Applications
• Pompes submersibles ABS conçues pour le pompage d’effluents contenant des matières fécales, refoulant dans des tuyauteries de faibles diamètres, à partir de 1¼” (DN 32) et conformément à la norme EN 12050-1
• Les pompes submersibles Piranha ont été conçues pour assurer de manière efficace et économique l’assèchement de zones privées, municipales et industrielles, au moyen de tuyauteries de refoulement de faibles diamètres
• Pour l’évacuation d’effluents dans des zones d’habitations dispersées qui ne disposent pas de canalisations d’égouts conventionnelles, parce que trop onéreuses, ou qui sont soumises à d’importantes dénivellations de terrain dans lesquelles seules des tuyauteries de faibles diamètres peuvent être utilisées
• Pour l’évacuation des effluents des aires de repos des autoroutes, des bâtiments municipaux ou pour des travaux de rénovation de bâtiments ou de certaines parties urbaines
• Pour l’utilisation dans des abattoirs, des usines de transformation de produits alimentaires, des papeteries, pour l’agriculture et les domaines semblables
• Les pompes Piranha 08 et 09 sont particulièrement adaptées aux applications privées et domestiques
• La température max admissible du liquide pompé est de 40° C ou de 60° C en utilisation intermittente (max5 minutes)

Conception
Le moteur entièrement étanche et submersible forme avec le corps de la pompe un ensemble robuste et compact
• Roulements : L’arbre du moteur, en acier inoxydable, est porté par des roulementsà billes lubrifiés à vie
• Etanchéité de l’arbre : Piranha 08 - S26 : L’étanchéité entre le moteur et le circuithydraulique est assurée au moyen d’une garniture mécanique dehaute qualité en carbure de silicium. Côté moteur : joint à lèvreslubrilfié à l’huile.Piranha PE30/2C - 110/2E : Double garniture mécanique, SiC-SiCcôté fluide, SiC-C côté moteur.Toutes les garnitures sont indépendantes du sens de rotation etrésistantes aux chocs thermiques
• Refoulement : Piranha 08 et 09: Filetage interne G 1¼” Piranha S10 à S26 et PE30/2C: Bride DN 32 (raccord filetage G 1¼” disponible en accessoire) Piranha PE55/2E à PE110/2E: DN 50 avec bride DIN
• Système dilacérateur : Système dilacérateur constitué d’une plaque de fond en spirale avec une bague coupante fixe et un rotor de déchiquetage situé devant la roue pour faciliter un écoulement optimal sans engorgement
• Contrôle de la température (TCS) : Sondes thermiques dans le stator qui permettent d’arrêter la pompe en cas de surchauffe du moteur et de la remettre en marche automatiquement après refroidissement (optionnel pour le modèle Piranha S non-Ex)
• Surveillance de l’étanchéité (DI) :
Le système DI se compose d’une sonde située dans le moteur et dans la chambre à huile signalant une alerte d’inspection au cas où une fuite au niveau de l’arbre se produirait (pas dans la chambre à huile pour Piranha-S en version Ex). Non disponible pour Piranha 08 et 09 ; en option pour Piranha-S non-Ex

Moteur
• Triphasé 400 V ou monophasé 220-240 V, 50 Hz, 2 pôles (2900 tr/min) ou 4 pôles (1450 tr/min)
• Refroidi grâce à des zones de refroidissement
• Piranha 08 & 09 : isolation classe F, type de protection IP 68, non Ex uniquement
• Piranha S10 - 26: isolation classe F, type de protection IP 68, Ex etnon Ex
• Piranha PE 30/2C - 100/2E : Rendement Premium IE3 avec classe d’échauffement du moteur NEMA Classe A, isolation classe H, type de protection IP 68, Ex uniquement.Les versions anti-déflagrantes sont conformes aux normes internationalesEEx d IIBT4 et ATEX

Matériaux
• Couvercle supérieur : Acier inoxydable 1.4301 (AISI 304)
• Carcasse moteur : Fonte EN-GJL-250
• Arbre du rotor : Acier inoxydable 1.4021 (AISI 420)
• Volute et roue : Fonte EN-GJL-250
• Visserie : Acier inoxydable 1.4401 (AISI 316)

Caractéristiques techniques
• Système dilacérateur Piranha d’ABS exclusif capable de déchiqueter par exemple des tissus ou encore des sacs en plastique
• Pour le pompage d’eaux usées contenant des effluents organiques, solides et industriels
• Les Piranha 08 et 09 sont équipées d’un moteur modulaire MF, la Piranha-S d’un moteur AS, la Piranha PE d’un moteur XFP à rendement premium IE3
• Les Piranha 08 et 09 sont disponibles en version KS avec flotteurs
• Tuyauteries de refoulement de faibles diamètres, à partir de 1¼” (DN 32)
• Installations possibles dans des zones à très fortes dénivellations
• Versions standard et anti-déflagrante (Ex)
• Les Piranha 08 et 09 ont un condensateur et ne nécessitent pas d’armoire de commande
• Faibles coûts d’installation en raison des petits diamètres de tuyauteries de refoulement
• Hauteur max (HMT) : 72 m
• Débit max : 23 m3/h
