Pompe de relevage submersible pour assainissement

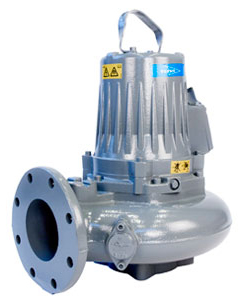

Flygt (Xylem) C 3102

Présentation
• Les pompes submersibles Flygt C fonctionnent directement dans le liquide pompé, elles ne requièrent ni châssis ni infrastructure pour les supporter, réduisant ainsi considérablement les coûts de construction
• Elles sont plus compactes que des pompes de surface équivalentes et comme leur moteur et leur hydraulique sont intégrés dans une seule unité, elles constituent des stations de pompage de taille plus réduite et moins complexes à construire et installer
• Les pompes submersibles libèrent donc plus de place tout en éliminant quasiment tous les problèmes de bruit et de refroidissement

Applications
• Pompage des eaux usées municipales
• Irrigation
• Effluents industriels
• Eau de refroidissement
• Eaux pluviales
• Eaux à usage industriel
• Eaux brutes

Conception
Moteur
• Moteur à induction à haut rendement et à cage d’écureuil, spécialement conçu et fabriqué par Xylem pour un fonctionnement immergé. Les enroulements des stators sont enrobés de résine par imprégnation (isolation classe H) et conçus pour résister à une température de 180°C, ce qui leur permet de supporter jusqu’à 30 démarrages par heure

Arbre
• L’arbre court réduit la flexion de l’arbre et permet d’obtenir une plus longue durée de vie des garnitures mécaniques et des roulements, ainsi qu’un fonctionnement silencieux et sans vibration

Garnitures mécaniques
• Deux garnitures mécaniques assurent une double sé- curité et isolent le moteur de l’hydraulique. Un ensemble conçu, breveté et réalisé par Xylem

Bac à huile
• Le bac à huile permet de lubrifier en continu les garnitures mécaniques mais aussi de dissiper la chaleur dégagée par le moteur et les roulements et d’assurer un barrage supplémentaire contre les infiltrations de liquide. 4 Des détails qui font la différence !

Roue
• La roue Nevaclog® Flygt est spécialement conçue pour les petites tailles de la série C. Notre roue Nevaclog® offre d’excellentes caractéristiques anti-colmatage car elle est conçue pour éliminer tous les éléments susceptibles de colmater la pompe même lorsque l’eau circule à faible vitesse. Cette conception combinée au profil de la volute permet aux fluides de traverser la pompe sans problème

Protection anti-usure de la garniture mécanique du côté liquide Spin-out™
• Flygt est conçue et brevetée pour expulser les particules solides et abrasives hors du logement de la garniture afin de protéger et d’accroître la durée de vie de celle-ci. Partie intégrante du corps de pompe en fonte, Spin-out™ est aussi simple qu’efficace

Variantes d’installation
• CP : Installation semi permanente immergée. La pompe coulisse le long de deux barres de guidage et se raccorde sur un pied d’assise
• CS : Version transportable avec raccord de refoulement pour flexible ou bride pour le raccordement sur une conduite
• CT : Installation permanente en position verticale, hors d’eau ou immergée, avec brides de raccordement sur les conduites d’aspiration et de refoulement
• CZ : Installation permanente en position horizontale, hors d’eau ou immergée, avec bride de raccordement sur les conduites d’aspiration et de refoulement

Caractéristiques techniques
• Section de passage max : 150 mm
• Refoulement max : 150 mm
• Poids max : 159 kgs
• Hauteur max (HMT) : 30 m
• Débit max : 216 m3/h
