Pompe de relevage d'assainissement

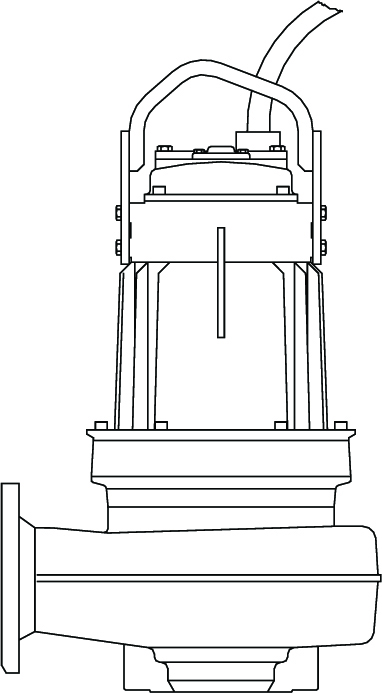

Flygt (Xylem) N 3140

Présentation
• Des rendements insuffisants et des coûts d’énergie et de maintenance élevés ne doivent pas être une fatalité dans le domaine du pompage des eaux usées
• Les nouvelles pompes série N développées par ITT Flygt se caractérisent par une conception radicalement nouvelle de leur partie hydraulique, qui garantit dans la durée un pompage performant, fiable et sans problème
• Le résultat: une diminution substantielle des coûts d’exploitation qui réduit de manière significative le prix de revient total de votre installation pendant toute sa durée de vie
• Le rendement maximum d’une pompe traditionnelle équipée d’une roue « monocanal » dans sa plage de régime optimale se situe aux alentours de 70%. Les pompes N atteignent pour leur part 80% ou plus, ce qui équivaut à une consommation d’énergie inférieure de 15%
• Et cette efficacité, les pompes N la conservent même en présence de liquides à forte teneur en solides ou en fibres, cela grâce à une roue unique dans sa conception, semi-ouverte et autonettoyante, complétée par une gorge spéciale dans la volute. L’effet autonettoyant du trajet de l’eau à travers la pompe réduit le risque de bouchage, y compris dans les pires conditions d’utilisation

Applications
Tirant profit des avantages de la conception auto- nettoyante de la roue et de la volute, les pompes N offrent de nouvelles perspectives sur le plan du rapport coût-efficacité dans une grande diversité d’applications. Quelques exemples:
• Eaux usées
• Eau brute
• Eau de refroidissement
• Boues
• Pluviales
• Effluents industriels

Conception
Moteur
• Moteur à induction haute performance du type à cage d’écureuil, spécialement conçu et réalisé par ITT Flygt pour utilisation immergée. Les enroulements du stator sont imprégnés de résine par procédé goutte à goutte pour parvenir à la classe d’isolation  H, 180°C, autorisant jusqu’à 30 démarrages par heure

Arbre
• Un porte-à-faux court élimine tout risque de flexion de l’arbre. Le résultat est une bien plus longue durée de vie des garnitures mécaniques et des roulements, ainsi qu’un fonctionnement silencieux et sans vibrations

Garnitures mécaniques
• Deux jeux de garnitures mécaniques indépendants l’un de l’autre assurent une double sécurité. Un ensemble conçu, breveté et réalisé par ITT Flygt

Protection anti-usure de la garniture mécanique extérieure
• Spin-out™ est une conception brevetée dont la fonction est de protéger la garniture mécanique extérieure en expulsant les particules solides abrasives hors de l’espace d’étanchéité

Bac à huile
• En plus de lubrifier les garnitures mécaniques, le contenu d’huile du bac dissipe la chaleur dégagée par le moteur et les roule- ments, et fait en outre office de barrage supplémentaire contre le infiltrations de liquide

Equipement de surveillance
• Des thermosondes, incorporées aux enroulements du stator, préviennent tout risque de surchauffe et des détecteurs d’infiltration dans le logement du stator et le bac à huile, connectés à un équipement de sur- veillance extérieur, sont proposés en option

Entrée de câble
• L’entrée de câble a une double fonction d’étan- chéité et de délestage du câble

Conformité avec les normes internationales
• Toutes les pompes sont testées et agréées selon les normes nationales et internationales. (IEC 34-1, CSA). Elles existent également en versions antidéflagrantes avec homologations FM (Factory Mutual) et EN (Norme européenne)

Variantes d’installation
• NS : Installation indépendante semi-permanente. Version transportable avec raccord pour conduite rigide ou flexible
• NP : Installation immergée semi-permanente, avec double barre de guidage et pied d’assise
• NT : Installation permanente hors d’eau en position verticale, avec brides de raccordement sur les canalisations d’arrivée et de refoulement
• NZ : Installation permanente hors d’eau en position horizontale, avec brides de raccordement sur les canalisations d’arrivée et de refoulement
• NL : Installation semi-permanente à l’intérieur d’une buse verticale en acier ou en béton (sauf 3085)

Caractéristiques techniques
• Hauteur max (HMT) : 18,5 m
• Débit max : 428 m3/h
