Pompe de relevage d'assainissement

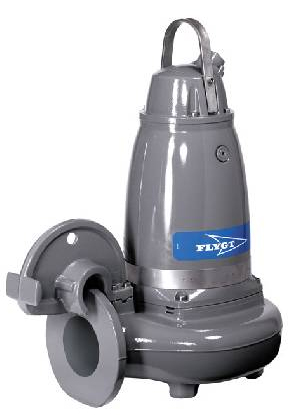

Flygt (Xylem) N 3153

Présentation
• La nouvelle génération de pompes N est conçue pour assurer de longues années de service efficace, fiable et sans problème. Et en diminuant vos coûts d’exploitation, cette nouvelle série de pompes réduira de manière significative le prix de revient total de votre installation pendant toute sa durée de vie
• Extérieurement déjà, vous constaterez immédiatement ce qui différencie ces pompes : des lignes fluides, facilitant le nettoyage et l’entretien. Mais c’est toutefois à l’intérieur que se cache le plus important. C’est au niveau de la partie hydraulique que se
concrétise la technique N brevetée. La conception unique de la roue semi-ouverte, complétée par une gorge spéciale de dégagement dans la volute, a prouvé son efficacité pour réduire le risque de bouchage et maintenir un rendement constant même dans les pires conditions de service
• Pour aller encore plus loin en matière de facilité d’entretien, nous avons choisi d’utiliser des moteurs isolés classe H ainsi qu’un système de refroidissement amélioré. Moins d’échauffement signifie une plus grande longévité du moteur. S’y ajoute une chambre d’inspection séparée pour permettre des contrôles rapides, ainsi que des détecteurs incorporés pour signaler immédiatement toute infiltration de liquide

Applications
La large plage de débits de la gamme N, en conjugaison avec les propriétés autonettoyantes de la roue et le profil de la volute, ouvre de nouvelles perspectives sur le plan du rapport coût-efficacité dans une grande diversité d’applications. Quelques exemples :
• Eau usée
• Eau brute
• Eau de refroidissement
• Boues
• Pluviales
• Effluents industriels

Avantages
La nouvelle génération de pompes N intègre des solutions techniques évoluées qui contribuent à minimiser les risques d’immobilisations imprévues et à réduire d’une manière générale les coûts de pompage.
• L’ensemble d’étanchéité enfichable Plug-in™ permet un parfait ajustage en même temps que des remplacements plus rapides et plus simples. La conception même de l’ensemble protège les surfaces d’étanchéité en cours de démontage et de montage.
• Un espace d’inspection entre l’ensemble d’étanchéité et les roulements augmente la fiabilité opérationnelle et permet de procéder rapidement aux contrôles et aux interventions d’entretien nécessaires. Un détecteur incorporé signale immédiatement l’infiltration de liquide en cas de défaillance de l’ensemble d’étanchéité, ce qui réduit ainsi les risques de réparations coûteuses
• Les lignes plus fluides et arrondies de l’enveloppe extérieure facilitent le nettoyage de la pompe, ce qui est un important facteur de sécurité, entre autres sanitaire, lors des interventions de maintenance. Un moindre nombre de vis extérieures contribue également à simplifier le démontage et le remontage de la pompe
• Le dispositif de fixation de la roue,en instance de brevet,  facilite grandement la dépose, le réglage et le remontage de la roue

Conception
Entrée de câble
• L’entrée de câble a une double fonction d’étanchéité et de délestage du câble.

Système de refroidissement
• En service normal, le liquide environnant suffit à refroidir la pompe. Dans les applications plus contraignantes ou en installation hors d ’eau, toutes les pompes peuvent être équipées d’un système de refroidissement interne. Le liquide de refroidissement est alors mis en circulation autour du logement du stator par une pompe incorporée.

Protection anti-usure de la garniture mécanique extérieure
• Spin-Out™ est une formule brevetée dont la fonction est de protéger la garniture mécanique extérieure en expulsant les particules solides abrasives hors de l’espace d’étanchéité

Conformité avec les normes internationales
• Toutes les pompes sont testées et agréées selon les normes nationales et internationales. (IEC 34-1, CSA). Elles existent également en versions antidéflagrantes avec homologations FM (Factory Mutual) et EN (Norme européenne).

Equipement de surveillance
• Des thermosondes, incorporées aux enroulements du stator, préviennent tout risque de surchauffe du moteur

Roulements longue durée
• Les roulements des pompes Flygt sont dimensionnés pour un mini- mum de 50 000 heures de service

Espace d’inspection
• Un espace d’inspection séparé, sous les roulements, augmente encore la fiabilité de la pompe. Un détecteur incorporé signale immédiatement toute infiltration de liquide et les contrôles et l’entretien sont particulièrement simples

Variantes d’installation
• NS : Installation indépendante semi-permanente. Version transportable avec raccord pour conduite rigide ou flexible
• NP : Installation immergée semi-permanente, avec double barre de guidage et pied d’assise
• NT : Installation permanente hors d’eau en position verticale, avec brides de raccordement sur les canalisations d’arrivée et de refoulement
• NZ : Installation permanente hors d’eau en position horizontale, avec brides de raccordement sur les canalisations d’arrivée et de refoulement

Caractéristiques techniques
• Hauteur max (HMT) : 65 m
• Débit max : 756 m3/h
