Pompe de relevage avec système de coupe

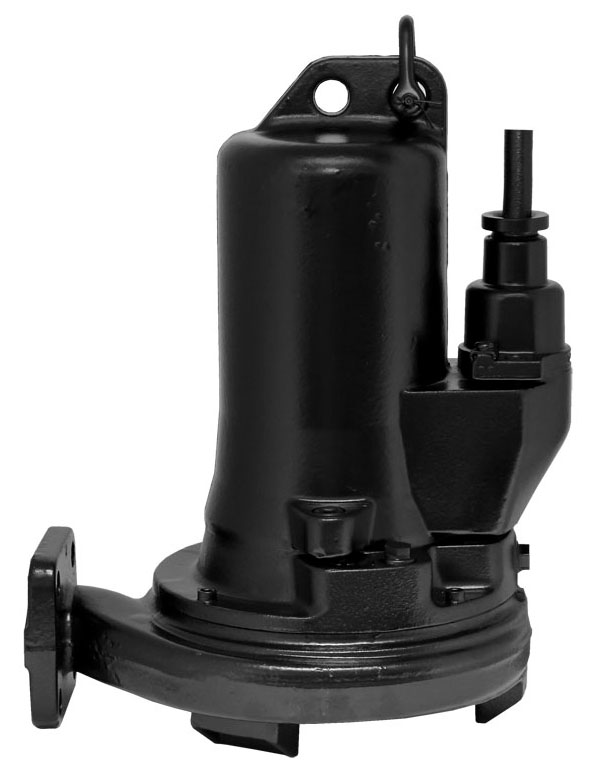

Jung Pumpen (Pentair) MULTICUT

Présentation
• Pompe de relevage pour eaux usées avec système de coupe
• Les pompes submersibles avec le système de coupe Multicut sont utilisées de façon fixe dans des systèmes d’assainissement sous pression dans les zones d’habitation dispersées ou l’habitat individuel
• Le système de coupe Multicut situé à l’extérieur garantit une sécurité de fonctionnement maximale avec des caractéristiques de refoulement exceptionnelles
• Des rainures spécialement disposées sur le plateau de coupe assurent une sécurité supplémentaire car l’unité de coupe se nettoie de façon permanente pendant le refoulement
• Pour le relevage des canalisations reliées au réseau d’assainissement public, il est nécessaire d’utiliser des pompes submersibles antidéflagrantes (modèle Ex)

Applications
• Eau de pluie
• Relevage des eaux usées domestique
• Relevage des canalisations reliées au réseau d’assainissement public

Conception
• Pompe : Verticale monoétagée
• Palier : Roulement, lubrifié à la graisse
• Joint d’étanchéité côté moteur : Bague d’étanchéité double de75/2 M: Garniture mécanique
• Chambre à huile : Oui
• Joint d’étanchéité côté fluide : Garniture mécanique d’étanchéité en SiC
• Protection marche à sec : Oui
• Roue : Roue à effet vortex, en fonte grise 20/2 M: GFK
• Corps du moteur : Fonte grise
• Corps de pompe : Fonte grise
• Submersible : Oui
• Câble électrique 10m H07RN-F
• Tension : Mono/Tri

Caractéristiques techniques
• Passage libre : 7 mm
• Diamètre de refoulement : 1’’1/4
• Hauteur max (HMT) : 55 m
• Débit max : 20 m3/h
