Pompe de relevage pour assainissement

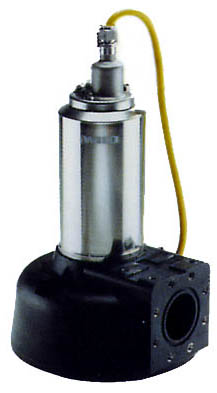

Wilo DRAIN TP 150

Applications
Transport de matières fécales, d'eaux usées communales et industrielles contenant des fibres longues pour :
• Un drainage domestique ou agricole
• Une évacuation d'eaux vannes
• Une station de traitement d'eau
• Des applications industrielles
• Sécurité de fonctionnement élevée grâce à un passage direct optimal dans la roue
• Grâce à son faible poids, elle est particulièrement indiquée comme pompe de secours ou de réserve

Types d'installation possibles :
• Fixe immergée
• Transportable immergée
• Verticale sèche (sans protection antidéflagrante)
• Installation horizontale en fosse sèche, sur demande . Pompe assainissement

Avantages
• Inox et composite
• Protection antidéflagrante de série
• Faible poids
• Câble électrique déconnectable
• Chemise réfrigérante de série
• Résistant à la corrosion (p. ex. vidange de piscines)

Conception
• Pompe submersible pour eaux usées de construction monobloc immergée pour installation verticale immergée et sèche
• Inox et composite
• Protection antidéflagrante de série (à condition que la thermistance soit branchée et l'hydraulique entièrement immergée ; suivre les instructions de montage et de mise en service)
• Faible poids
• Détection d'humidité
• Chemise de refroidissement
• Câble électrique déconnectable
• Large passage entièrement dégagé dans la roue (granulométrie)
• Résistant à la corrosion et à l'usure
• Chambre intermédiaire sans huile
• Installation immergée fixe, transportable et mobile (uniq. exécution spéciale sur demande)
• Installation en fosse sèche : verticale et horizontale (uniq. exécution spéciale sur demande)
• Submersible
• Roue monocanal ouverte
• Roue multicanal ouverte
• Roue Vortex
• Effet tourbillonnaire
• Système de refroidissement non sujet aux obstructions

Moteur
• Moteur asynchrone triphasé 3~400 V, 50 Hz, indice de protection IP 68, détection d'humidité, protection par thermistance. Classe d'isolation F. Autres tensions de service et fréquences sur demande
Attention : pour le raccordement d'un coffret de commande traditionnel non Wilo, il est recommandé de prévoir un module de protection SK 545 (voir les accessoires électriques) pour le raccordement de la protection par thermistance (WSK) et le dispositif de détection d'humidité (le raccordement de la thermistance WSK se fait sous 30 V max et 30 mA max, voir les instructions de mise en marche
• Les paliers de l'arbre sont équipés de roulements « longue durée » ne nécessitant pas d'entretien.
Refroidissement du moteur : refroidissement en continu, non sujet aux obstructions, par la chemise avec circuit d'évacuation breveté
• Garniture étanche de l'arbre : côté pompe et côté moteur une double garniture mécanique, indépendante du sens de rotation
• Détection d'humidité : signalisation d'infiltration d'eau dans le moteur
Hydraulique : de série avec un fond en spirale breveté pour un fonctionnement fiable, en continu, non sujet aux obstructions (roue monocanal)
• TP 150 : roue monocanal/roue Vortex/roue multicanal ; passage entièrement dégagé Ø 100 mm

Caractéristiques techniques
• Alimentation : 3~400 V, 50 Hz
• Puissance absorbée : P
• Indice de protection : IP 68
• Température du fluide véhiculé : max 40 °C
• Longueur du câble : 10 m
• Passage entièrement dégagé selon le modèle : 78 mm, 95 mm ou 125 mm
• Hauteur max (HMT) : 29 m
• Débit max : 353 m3/h
