Variateur de vitesse

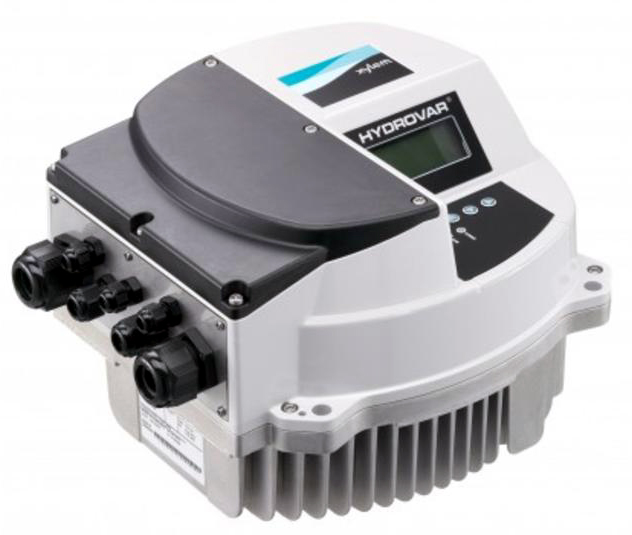

Lowara (Xylem) HV MASTER

Présentation
• L’HYDROVAR® est le premier variateur de vitesse de pompage directement monté sur la pompe et basé sur microprocesseur
• Ces pompes réglables sont spécialement destinées aux systèmes de chauffage/ventilation/climatisation, à l’alimentation en eau, à l’irrigation, aux installations de filtration, d’exhaure, d’alimentation de chaudière et de circulation de tous types ainsi qu’à une grande variété d’applications dans l’industrie

Applications
• Les applications pour les systèmes HYDROVAR® sont identiques à celles des pompes avec lesquelles ils sont utilisés
• Le facteur décisif est une demande variable de pression ou de débit, voire des deux
• Ces caractéristiques se retrouvent essentiellement dans les systèmes d’alimentation en eau et dans les systèmes de circulation

ALIMENTATION EN EAU
• Systèmes hydrauliques entièrement automatiques à régulation de débit comprenant 4 pompes au max destinés à l’alimentation en eau d’immeubles
• Pompes entièrement automatiques de surpression à régulation de débit pour les canalisations présentant des pertes de charge trop importantes lors des débits de pointe

SYSTEMES DE CHAUFFAGE, DE VENTILATION ET DE CLIMATISATION
• Pompes de circulation pour un débit max de 500 m3/h, à régulation progressive, utilisables en pompes simples ou doubles suivant la courbe caractéristique de l’installation

TRAITEMENT DE L’EAU ET PROCESS INDUSTRIELS
• Pompes à régulation automatique pour des débits constants à des pressions variables

Avantages
• ADAPTATION possible sur tous les moteurs asynchrones standards existants compatibles avec la variation de fréquence
• Ajustement automatique des performances de la pompe aux différents besoins
• Pression constante en adduction d’eau et surpression. Possibilité de contrôle le long de la courbe réseau pour des pompes de circulation pour le marché HVAC
• Aucun coffret externe, contacteur et dispositif externes de protection de moteur ne sont requis
• Toutes les fonctions de contrôle hydraulique sont incluses dans l’HYDROVAR®, aucun système de contrôle additionnel n’est requis
• Refroidissement optimisé de l’HYDROVAR®, selon la puissance et la vitesse de la pompe, garanti par le ventilateur du moteur
• Moins d’entretien car la pompe et le moteur subissent moins de stress
• La méthode unique de montage de l’unité HYDROVAR® sur les pompes permet de réhabiliter des installations très facilement, rapidement et à moindre coût

Caractéristiques techniques
• La température environnante admissible est pour l’HYDROVAR® de +5o C à 40o C, soit environ la même température que pour la plupart des moteurs TEFC courants. (CEI EN 604439-1)
• La température environnante peut s’élever au max à 52o C, dans la mesure où on utilise un hydrovar de la taille supérieure à celle requise dans des conditions de températures normales
• L’humidité de l’air max est de 50 % à 40o C et de 90 % à 20o , sans condensation
• L’hydrovar doit être protégé de la pluie, de la neige et du rayonnement solaire direct
• L’environnement immédiat doit être exempt de quantités excessives de poussière, de vapeur, d’acides, de gaz corrosifs et de sel, etc (CEI EN 60439-1)
• Les systèmes de régulation HYDROVAR® satisfont les dispositions générales de compatibilité électromagnétique (CEM) et sont contrôlés conformément aux normes suivantes :
- Antiparasitage NE 50081 et NE 50082 partie 2
• Influence des champs haute fréquence NE 50140 et NE 5014 décharge d’électricité statique NE 61000-4
• La température max de service pour le transmetteur de pression est de -20o C à +80o C maxi, PD39M (-10° C à +80° C).
• Pour une utilisation jusqu’à 120°C, contacter notre réseau commercial
