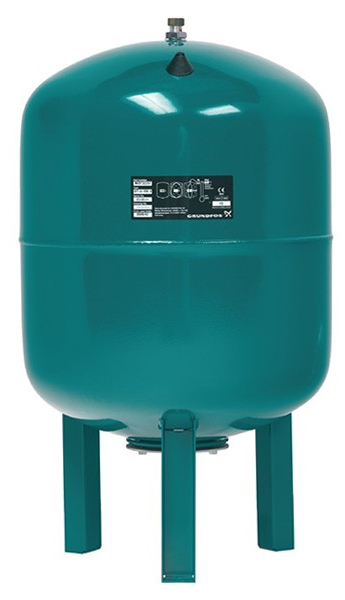

Réservoir à vessie
Grundfos GT-U

Présentation
• Les réservoirs à vessie Grundfos sont utilisés pour asservir la marche et l'arrêt d'une ou plusieurs pompes à la pression de refoulement
• Le réservoir constitue une réserve d'eau, sous pression, disponible sans avoir recours à la pompe
• Les réservoirs Grundfos GT-U sont adaptés pour stabiliser la pression dans les applications domestiques et industrielles

Applications
• Pour pompes de surface & surpresseurs
• Pour pompes immergées
• Alimentation en eau et surpression dans le bâtiment, l'agriculture, l'horticulture, l'industrie
• GT-C est un réservoir composite pour une large gamme d'applications

Principes de fonctionnement
1 - Le réservoir à vessie est livré déjà prégonflé et contrôlé. La vessie garantit que l’eau et l’air ne puissent rentrer en contact, évitant ainsi tout risque de perte de pression et de corrosion
2 - Quand la pompe démarre (enclenchement du pressostat), l’eau rentre dans le réservoir car la pression de l’installation dépasse la pression de prégonflage du réservoir. On accumule ainsi une réserve d’eau sous pression
3 - Quand la pression à l’intérieur du réservoir atteint la pression de déclenchement du pressostat, la pompe s’arrête. La quantité max d’eau a été accumulée sous pression dans le réservoir
4 - Lorsqu’on soutire de l’eau à un robinet, la pression contenue dans le réservoir pousse l’eau dans l’installation. Avec un réservoir dont le volume a été calculé correctement, on réduit au max les démarrages de la pompe

Les réservoirs sont prégonflés en usine. En général, la pression de gonflage du réservoir doit se situer légèrement au-dessous de la pression d'enclenchement du contacteur-mano (environ 200 grammes / 0,2 bars)

AVANT MISE EN SERVICE, CONTRÔLER ET AJUSTER LA PRESSION DE GONFLAGE DU RÉSERVOIR

Caractéristiques techniques
• Volume max : 5000 Litres
