Module de surpression

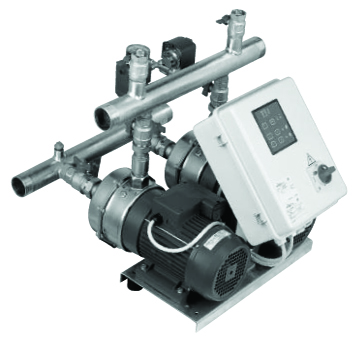

Flygt (Xylem) SUPRABAR

Présentation
• Surpresseurs 2 pompes usage habitat, petit collectif

Applications
Distribution d’eau sous pression pour des installations de petite et moyenne importance telles que :
• Habitations collectives
• Bureaux
• Installations d’arrosage
• Services généraux
• Petites industries

Avantages
• Ensembles pré-montés et pré-câblés testés en usine
• Prêts-à-brancher
• Dimensions réduites

Conception
Ensembles complets montés prêts-à-brancher comprenant :
• 2 électropompes en acier inoxydable 1 x 230 V ou 3 x 400 V
• 1 collecteur d’aspiration en acier galvanisé 2"
• 1 collecteur de refoulement en acier galvanisé Ø 1" 1/2 (types 8/15, 8/25, 14/10, 14/20) et Ø 2" (types 18/30, 18/38)
• 2 vannes 1/4 de tour à l’aspiration des pompes
• 2 vannes 1/4 de tour au refoulement des pompes
• 2 clapets silencieux au refoulement des pompes
• 2 pressostats de commande (un pour chaque pompe)
• 1 manomètre
• 1 châssis commun en acier vernis équipé de tampons anti-vibratiles
• 1 mât porte coffret en acier vernis
• 1 coffret de commande de protection comprenant :

SUPRABAR SBEM
• Coffret en thermoplastique IP 55
• Disjoncteur général magnéto-thermique
• 1 voyant d’alimentation, 1 voyant de marche, 1 voyant de manque d’eau
• 1 commutateur “marche-auto” par pompe
• 1 carte électronique de commande pour les fonctions suivantes : fonctionnement automatique ou manuel, permutation automatique, protection manque d’eau, temporisation (0-90 secondes) pour chaque pompe
• 1 transformateur pour le circuit auxiliaire, fusibles de protection
• Bornier de raccordement SUPRABAR SBM et SBT
• Coffret en acier vernis IP 54 avec en façade :
• 1 interrupteur sectionneur général
• Clavier pour : marche, arrêt, fonctionnement manuel ou automatique
• Voyants pour : alimentation, marche, manque d’eau, défaut thermique, fonctionnement automatique ou manuel

A l’intérieur :
• Transformateur pour le circuit auxiliaire 12-24 V
• Fusibles pour l’alimentation et le circuit auxiliaire
• Contacteurs
• Disjoncteurs magnéto-thermiques
• Commutateurs “marche, arrêt, auto” par pompe
• Carte électronique de commande pour les fonctions suivantes : fonctionnement automatique ou manuel, permutation automatique, protection manque d’eau, temporisation (0-90 secondes) pour chaque pompe
• Bornier de raccordement
• Réglage de la dureté de l’eau pour le manque d’eau par NF 5 ou pressostat optionnel .

Caractéristiques techniques
• Hauteur max (HMT) : 62 m
• Débit max : 16 m3/h
