Module de surpression
Jetly 3 NKVE 10-15-20 MCE

Présentation

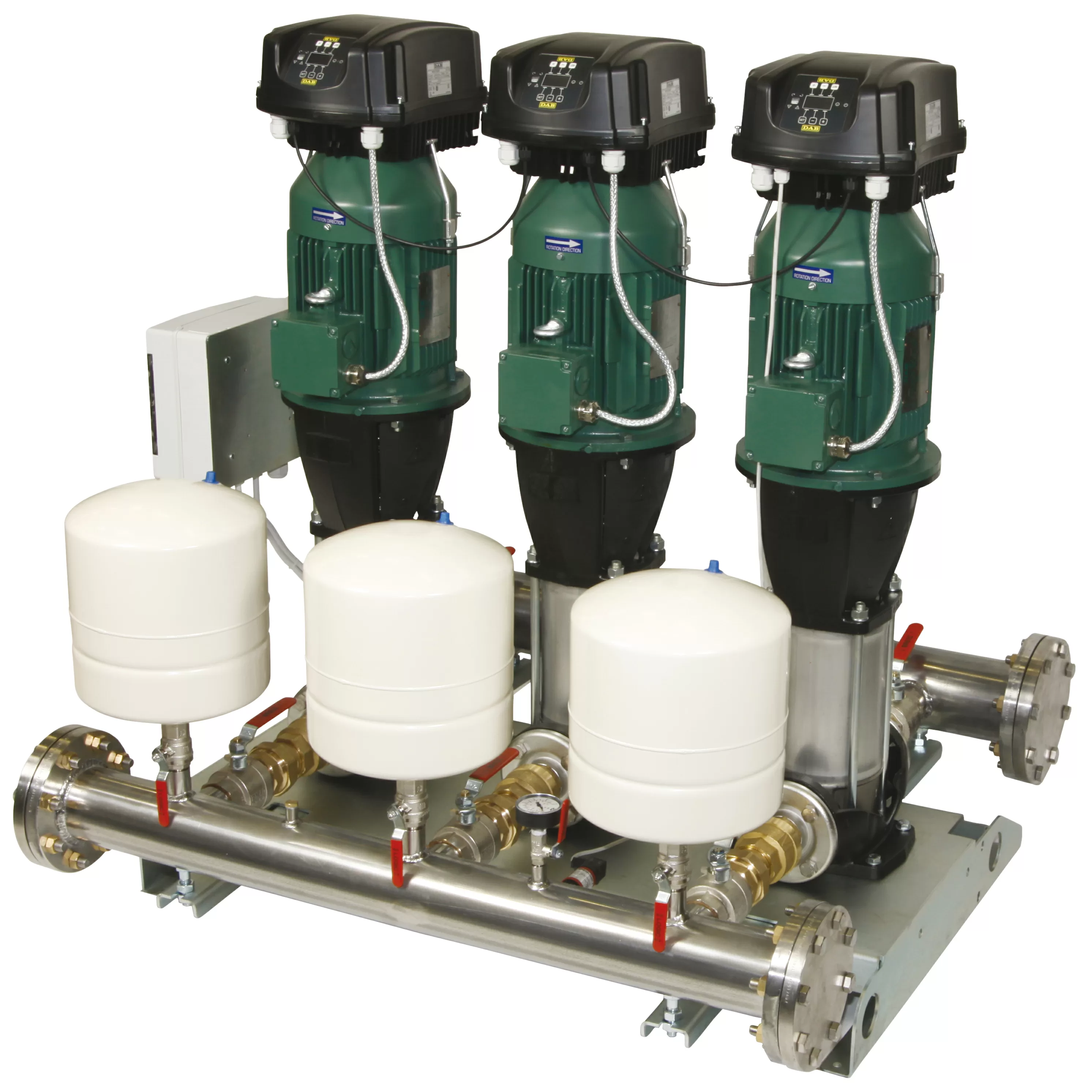

• Groupe de surpression à 3 pompes centrifuges verticales multicellulaires
• Composés de trois pompes verticales multicellulaires en ligne NKV
• Chaque pompe est pilotée par un variateur de vitesse MCE

Avantages
• Pression constante quel que soit le débit
• Economie d'eau et d'énergie
• Dimensions réduites
• Facilité d'installation et d'entretien
• Protection des pompes et de l'installation

Conception
• Montage des pompes sur châssis en acier galvanisé
• Collecteurs d'aspiration et refoulement en acier inox 304
• 3 réservoir à diaphragme de 18 litres
• 1 capteur de pression par pompe monté sur le refoulement
• Vannes d'isolement et clapets antiretour
• Un variateur MCE par pompe qui surveille le fonction¬nement et protège : Protection ampéremètrique
• Protection contre les surtensions
• Protection contre les courtcircuits entre les phases de sortie
• Protection contre la surchauffe de la partie électronique
• Protection contre la marche à sec
• Protection antiblocage
• Protection antigel
• Fonctions affichées : fréquence, pression, intensité
• Chaque variateur MCE est réglé en usine et adapté au modèle de pompe NKV
• Versions de MCE disponibles sur surpresseurs NKVE10/15/20 : MCE 30 (3 kW), MCE 55 (5,5 kW) et MCE110 (11 kW) avec alimentation triphasée 3x400V 50Hz
• Communication entre les variateurs MCE qui permet l'alternance des pompes
• La gestion des pressions de consignes
• Le contrôle des capteurs de pression et l'optimisation du fonctionnement de l'installation.
• Un coffret monté sur le châssis à côté des pompes assure l'alimentation générale des pompes et le sectionnement de l'alimentation d'une pompe si besoin.
• Option sur demande : capteur de débit

Caractéristiques techniques
• Hauteur max (HMT) : 140 m
• Débit max : 87 m3/h
