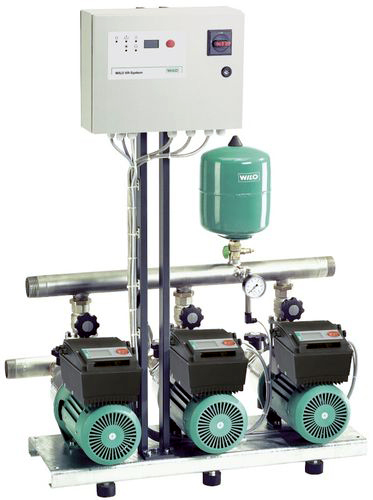

Groupe de surpression
Wilo COMFORT COR MHIE/VR

Applications
• Distribution d'eau entièrement automatisée et surpression dans des immeubles d'habitations, de bureaux et administratifs, des hôtels, des hôpitaux, des centres commerciaux et également dans l'industrie
• Pour transporter de l'eau potable et sanitaire, de l'eau de refroidissement, de l'eau d'extinction ou d'autres eaux, qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ni fibreuses

Avantages
• Un système compact avec un excellent rapport performances/prix grâce à l'utilisation de pompes centrifuges, à haute pression, en acier inoxydable, de la série MHIE, avec convertisseur de fréquence intégré, refroidi par air
• Grande plage de régulation proportionnellement supérieure
• Protection thermique du moteur intégrée par thermistance (PTC)
• Détection de la marche à sec intégrée avec déclenchement automatique en cas de manque d'eau grâce à une cartographie de la régulation électronique du moteur

Conception
• Socle : galvanisé à chaud et équipé de plots antivibratiles, réglables en hauteur, en prévision d'une isolation contre les bruits d'impact ; autres exécutions disponibles sur demande
• Tuyauterie : tuyauterie complète en acier inoxydable 1.4571, prévue pour le raccordement de tous les tuyaux, en différents matériaux, utilisés dans la technique du bâtiment ; la tuyauterie est dimensionnée suivant les performances hydrauliques globales de l'installation
• Pompes : l'installation utilise 2 à 4 pompes montées en parallèle des séries MHIE 2.., 4.., 8.. et 16.. ; toutes les pompes de ces séries fonctionnent en mode régulation continue grâce au convertisseur de fréquence adapté au moteur de la pompe ; toutes les parties de la pompe, au contact du liquide, sont en acier inoxydable 1.4301 (AISI 304)
• Robinetterie : chaque pompe, côté aspiration et refoulement, est équipée d'une vanne d’arrêt à boisseau sphérique avec réducteur en CuZn, recouvert de Ni, certifiée DVGW ou d'un robinet à papillon et d'un clapet anti-retour, côté refoulement, en matériau POM, avec certificat DVGW dans un corps en CuZn
• Réservoir à membrane : 8 l/PN 16 avec membrane en butyle (caoutchouc), monté côté pression de sortie, sans danger au sens de la loi sur la sécurité des aliments ; pour les travaux de vérification et de maintenance, il est pourvu d'un robinet d'isolement en CuZn, recouvert de Ni, avec vidange et raccord de passage suivant DIN 4807
• Capteur de pression : de 4 à 20 mA, monté côté pression de sortie, pour le pilotage du coffret central de régulation Comfort-Vario
• Indicateur de pression : par un manomètre, côté pression d'admission et pression de sortie (ø 63 mm) ; l'indication de la pression de sortie est également disponible sur l'écran LCD alphanumérique du coffret de régulation Comfort-Vario
• Coffret de commande : l'installation est équipée, en série, d'un coffret de régulation Vario (VR)

Caractéristiques techniques
• Alimentation : 3~400 V, 50/60 Hz, selon le modèle également 1~230 V, 50/60 Hz
• Protection par fusible A côté secteur, AC 3 conformément à la puissance moteur et aux directives EVU
• Température du fluide max : 70 °C
• Pression de service : 10 bars
• Pression d'arrivée : 6 bars
• Diamètre nominal du raccordement côté aspiration : R 2" - DN 100
• Diamètre nominal du raccordement côté refoulement : R 2" - DN 100
• Indice de protection : IP 54
• Hauteur max (HMT) : 96 m
• Débit max : 130 m3/h
