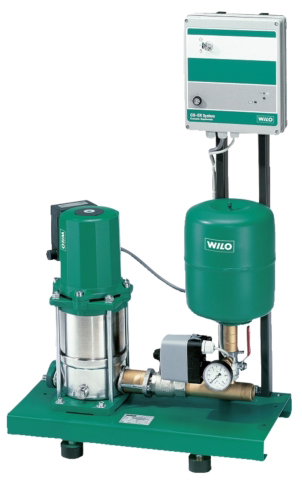

Module de surpression collectif, surpresseur
Wilo ECONOMY CO-1 MVIS/ER

Présentation
• Installation de distribution d'eau avec séparation des systèmes et pompe multicellulaire non auto-amorçante à rotor noyé

Applications
• Distribution d'eau entièrement automatique, en mode alimentation, depuis le réseau d'eau public ou une cuve
• Pompage d'eau potable, d'eau chaude sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de
protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux d'usage qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues

Avantages
• Faible niveau sonore de l'ensemble grâce à la pompe multicellulaire, en acier inoxydable à rotor noyé
• Jusqu'à 20 dB[A] de moins par rapport à un système conventionnel de puissance hydraulique similaire
• Fiabilité grâce à la combinaison d'une pompe de la gamme MVIS avec un coffret de commande ER-1

Conception
• 1 pompe de la gamme MVIS
• Nombre max. d'étages : 10
• Moteur triphasé à rotor noyé
• Composants en contact avec le fluide résistants à la corrosion
• Bâti de base en acier inoxydable 1.4301 avec amortisseur réglable en hauteur permettant l'insonorisation de la construction
• Vanne d'arrêt, côté refoulement
• Clapet anti-retour, côté refoulement
• Réservoir sous pression à membrane 8 l, PN16, côté refoulement

Caractéristiques techniques
• Alimentation réseau triphasée de 3~ 230/400 V ±10 %, 50 Hz (autres versions disponibles sur demande)
• Température du fluide 50 °C max
• Température ambiante max. 40 °C
• Pression de service 6 bar
• Pression d'entrée 6 bar
• Etages de pression de commutation 6/10/16 bar
• Diamètres nominaux de raccordement côté alimentation Rp 1¼/ - Rp 1½
• Diamètres nominaux de raccordement côté pression de sortie R 1¼
• Vitesse nominale 2800 tr/min
• Classe de protection IP54 (appareil de régulation ER)
• Puissance de connexion P2 max. pour max. 10 A = 4 kW (avec partie puissance électromécanique connectée en aval > 4 kW)
• Protection par fusible coté réseau [AC 3] conformément à la puissance du moteur et aux directives EVU
• Fluides véhiculés admissibles (autres fluides sur demande)
• Eau pure sans particules solides
• Eau de refroidissement, eau chaude sanitaire et eaux pluviales
• Eau potable
• Eau d'extinction d'incendie Remarque sur les fluides : Fluides admissibles : eaux qui n'attaquent pas les matériaux employés (attaque chimique ou mécanique) et ne contiennent aucune substance abrasive ou à fibres longues
• Hauteur max (HMT) : 115 m
• Débit max : 14 m3/h
