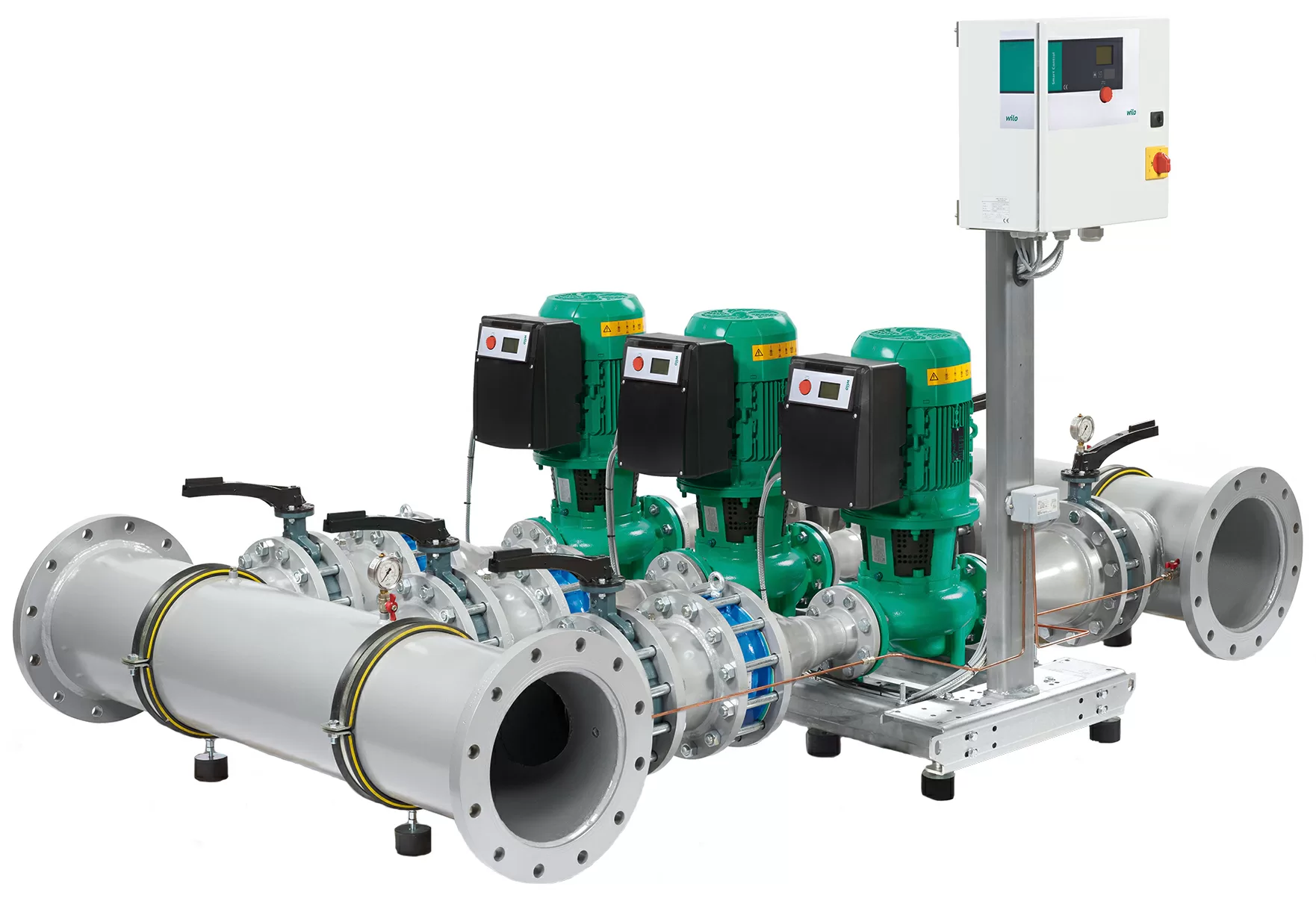

Surpresseur collectif
Wilo SIFLUX

Présentation
• Système pré-assemblé et compact de pompes en cascades montées sur châssis, pour les applications du chauffage, du refroidissement et de l’air conditionné
• Equipé d’un coffret de commande pilotant 3 (2+1) à 4 (3+1) pompes en ligne électroniques
• Les pertes de charges du système sont d’approximativement 2 à 2,5 mCE

Conception
• Système dédié aux boucles fermées de chauffage et aux installations de refroidissement ou d’air conditionné
• Equipé de pompes en ligne électroniques IP-E (1,5 – 4 kW) ou IL-E (5,5 – 22 kW). Exécution avec Stratos GIGA sur demande.
• Proposant une configuration de 3 ou 4 pompes montées en parallèle (2+1 et 3+1, 1 pompe de secours)
• Fluide véhiculé: eau ou eau glycolée
• Armoire de commande SCe-HVAC (Wilo-Smart Control)
• Unité de contrôle centrale entièrement électronique
• Coffret métallique IP 54, avec interrupteur principal
• En option: modules pour connexion à une GTB, et bus de communication par activation de codes (départ usine ou via intervention de nos techniciens)
• En option: interrupteur H-0-A de sélection des modes de fonctionnement de pompe: automatique (contrôle par automate) / manuel (mode d’urgence / test sur réseau) / 0 (pompe arrêtée et disconnexion avec l’automate)
• En option: relais de contrôle pour sonde PTC
• Reports de marche et défaut individuel
• En option: convertisseur 0/2-10 V et 0/4-20 mA
• En option: démarrage en douceur des pompes d’appoint
• Branchement au système de GTB selon la directive VDI 3814
• Bus de communication disponibles: BACnet, LON-Bus, Modbus RTU (RS232) (CAN et IR en préparation)

Pompes
• IP-E (Wilo-VeroLine)
• Pompe centrifuge monocellulaire basse pression à garniture mécanique
• Classe de protection IP 55
• Indice de rendement minimal MEI - Minimum Efficiency Index: ? 0.7
• Fluide: eau de chauffage selon la norme VDI 2035, mélange eau glycol, eau froide / de refroidissement
• Moteur à arbre long
• Température du fluide: -20°C à +120°C (dépend de la nature du fluide)
• Pression de service max: 10 bar

Matériaux :
• Corps de pompe et lanterne EN-GJL-250
• Roue PPO-GF30
• Arbre 1.4021
• Garniture mécanique d’étanchéité AQEGG
• Moteur IE2
• Un bouton de réglage avec affichage sur écran LCD

Caractéristiques techniques
• Plage de fonctionnement : de 0°C à +120°C
• Collecteurs en acier peint : DN 125 à DN 300 avec un débit de 2 m/s max
• Hauteur max (HMT) : 45 m
• Débit max : 540 m3/h
