Broyeur sanitaire pour eaux polluées

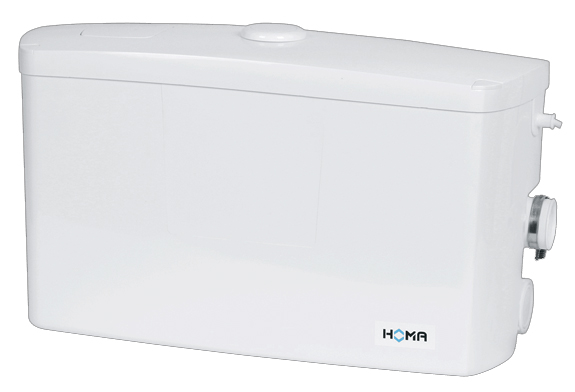

Homa SAN.IQ ONE (9804120.03)

Présentation
• Broyeur sanitaire, petite station de relevage des eaux polluées avec réservoir collecteur au-dessus du sol

Applications
• Evacuation du lavabo, de la machine à laver,de l‘urinoir, du bidet, de la douche, de la baignoire et de l‘évier dans des espaces situés au-dessous du niveau de reflux du collecteur des eaux usées (espaces souterrains ou caves) ou sans pente suffisante jusqu‘aux prochaines canalisations d‘eaux usées
• Le San.iQ one est la solution idéale et rentable pour l‘évacuation d‘unités sanitaires selon la norme DIN EN 12050-2

Avantages
• Lors de l‘atteinte d‘un niveau d‘eau déterminé dans le réservoir, la pompe en acier inoxydable intégrée s‘amorce automatiquement et pompe le liquide jusqu‘à la prochaine canalisation ou au prochain collecteur. Un diamètre à partir de 32 mm suffit déjà pour la conduite de refoulement. Ceci représente moins d‘efforts, y compris pour une installation ultérieure, p. ex. dans d‘anciens bâtiments.
• La construction compacte permet une installation directement sous le lavabo avec un encombrement minimal.
• Le nouveau réservoir avec zone sèche séparée permet en outre un accès aisé en cas d‘interventions d‘entretien

Conception
Petite station de relevage d‘eaux polluées prête à raccorder constituée:
• Réservoir collecteur: Réservoir en matière synthétique imputrescible, étanche aux gaz et aux odeurs avec zone sèche séparée. . Une amenée en partie haute DN 40. Deux amenées latérales DN 40 avec clapet anti-retour intégré, bague d‘étanchéité à biseau et bague de serrage. Raccord DN32 (Da 40) avec clapet anti-retour à bille. Orifices de ventilation et de purge d‘air avec filtre à charbon actif
• Pompe: Pompe centrifuge monocellulaire en acier inoxydable avec évacuation horizontale. Roue ouverte multicanal
• Moteur: Moteur électrique monophasé. Sondes thermiques pour la surveillance de la température dans l‘enroulement. Classe d‘isolement B. Arbre rotor en acier inoxydable, paliers à roulement lubrifiés à vie
• Etanchéité d‘arbre: 3 bagues d‘étanchéité
• Commande de niveau: commande de niveau pneumatique en fonction du niveau d‘eau avec système électronique de commande. Surveillance de l‘étanchéité, messages d‘alarme et surveillance de la durée de fonctionnement

Caractéristiques techniques
• Volume de la cuve : 11 litres
• Hauteur max (HMT) : 6,5 m
• Débit max : 7 m3/h
