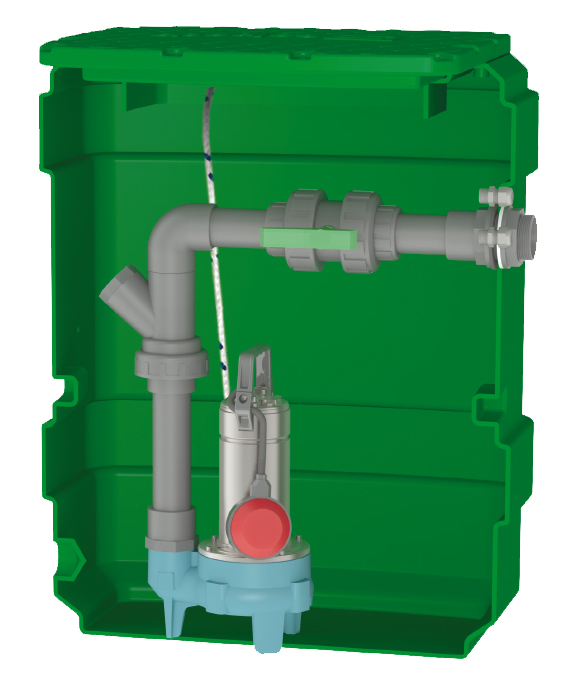

Poste de relevage
Calpeda CAL170 GQSM 50

Présentation
• Station de relevage pour eaux chargées (+WC)
• Livré monté prêt à poser. Conforme aux prescriptions de la norme européenne 12050-1

Avantages
• Couvercle étanche avec fermeture 12 points à vis TH
• Passage 50 mm
• Livré avec 20 m de câble

Conception
• 1 cuve enterrable en polyéthylène très résistant
• Hauteur 790 mm. Volume 170 litres.
• Température maxi d’utilisation : + 35°C
• 1 pompe de relevage spéciale eau chargée (roue vortex - passage 50 mm) livrée avec 20 m de câble + 1 flotteur réglable pour marche/arrêt
• 1 vanne d’arrêt avec raccord union pour la maintenance en PVC diamètre 63
• 1 passage de paroi en PVC diamètre 63 x 2“1/2 pour le raccordement du refoulement
• 1 clapet à boule spécial eaux usées en PVC diamètre 63
• 1 tuyauterie rigide (intérieur) en PVC diamètre 63
• 1 corde de sécurité diamètre 6
• 2 presse-étoupes pour le passage de câbles :
- 1 pour l’alimentation électrique de la pompe, et 1 pour le câble de flotteur alarme trop-plein (option).

Pompe utilisée
Pompe de relevage Calpeda GQSM 50
• Pompe de relevage à roue vortex. Pour eau chargée
• Corps de pompe et turbine en fonte - Moteur et arbre en inox 303
• Double garniture mécanique en céramique d’alumine/carbone dur/NBR, dans chambre à huile
• Moteur à sec 2900 trs/min (Service continu) - Bobinage à triple imprégnation résistant à l’humidité
• Isolation classe F - Protection IP X8 - Protection thermique et condensateur incorporés sur version monophasée
• Température du liquide jusqu’à + 35°C. Profondeur d’immersion : Mini : 273 mm / Maxi : 5 mètres
• Valeur de PH entre 6 et 11
• Livrée avec câble d’alimentation : HO7RNF 3G1 mm2 longueur 20 mètres

Caractéristiques techniques
• Volume du poste : 170 litres
• Hauteur max (HMT) : 12,8 m
• Débit max : 36 m3/h
