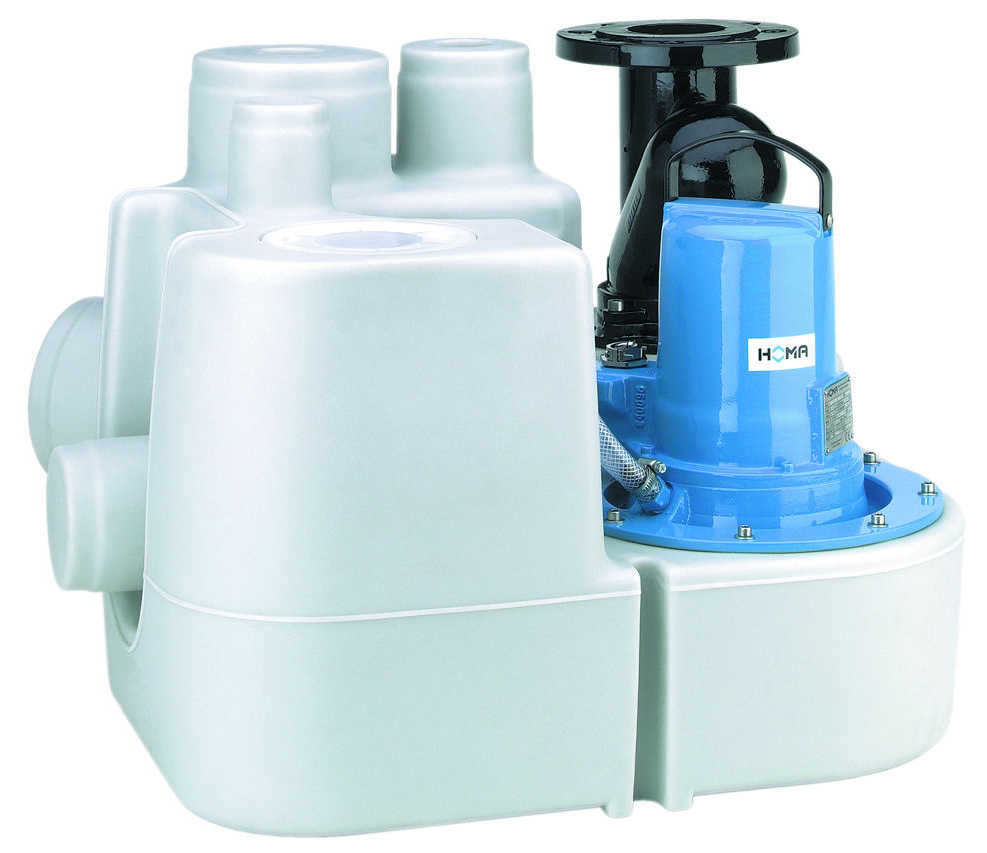

Poste de relevage
Homa SANISTAR

Applications
• Le Sanistar HOMA est un module compact pour eaux usées destiné au relevage des eaux de WC, lavabos, douches et pièces situées en dessous du niveau de l’égout. Avec protection anti-innondation
Le sanistar HOMA est la solution idéale pour des créations ou des rénovations
Il est utilisé pour des: sous-sol ou parkings sous-terrains sanitaires dans des caves sanitaires de restaurants, hôtels, cinémas, théâtres, centres commer­ciaux, écoles, hôpitaux
• EN 12050-2: Conformité et conception contrôlées et approuvées par LGA, certificat No. 0220119
• Liquide pompé: eaux de drainage, eaux usées ou vannes. Température max du liquide: 35°C et, jusqu’à 60°C, en pointe
• Fonctionnement: Intermittent

Conception
Module de relevage avec une ou deux pompes, avec protection innondation, composée de:
• Cuve: cuve en matériaux plastiques étanche aux odeurs et au gaz
• Entrées:
• DN 100 horizontale, hauteur 180 mm
• DN 100 horizontale, hauteur 250 mm
• DN 100 verticale
• DN 150 horizontale et verticale
• DN 40 verticale
• Refoulement: bride DN 80
Raccord flexible DN 80/DN 100. Avec clapet anti-retour à boule
Event: DN 70 vertical Raccordement pour pompe à dia­phragme: BSP 1‘‘ F. Couvercle de nettoyage à vis
• Pompe: chambre de pompage intégrée à la cuve. Roue imbouchable avec passage libre 45 mm
• Moteur: moteur entièrement submersible, résistant à la pression, monophasé ou triphasé
Ipsothermes intégrés au bobinage. Classe d’isolement F. Indice de pro­tection IP68. Arbre surdimensionné en acier inoxydable, roulements lubrifiés à vie
• Etanchéité: combinaison de triple joint à lèvre dans une chambre à huile avec bouchon d’inspection
• Cuve avec système de pompage 1 ou 2 pompes, coffret de commande
• Cuve : Composite
• Refoulement et roue : Fonte GG25/EN-GJL-250
• Arbre moteur, visserie : Acier inox
• Kit Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) :16 m
• Débit max : 50 m3/h
