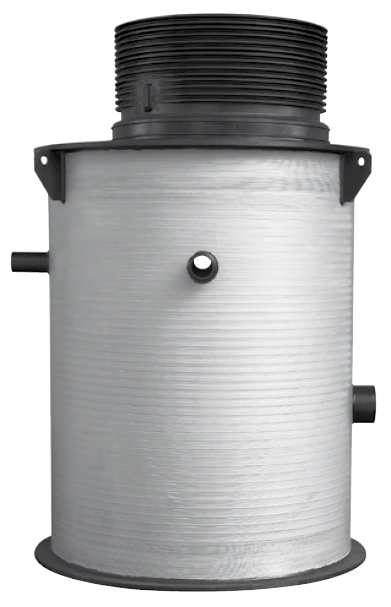

Station de pompage en composite
Jung Pumpen (Pentair) PKS-D 1500 pour pompes MultiStream/MultiFree

Présentation
• Station de relevage pour eaux usées
• La cuve se compose d’une partie inférieure monolithique (Ø 1500) et d’un segment supérieur à emboîtement (Ø 1000). La profondeur de montage sans recouvrement est de 2,85 m. Grâce à l’utilisation de rehausses de cuves supplémentaires, il est possible d’utiliser la cuve standard jusqu’à une profondeur de montage de 3,85 m et une profondeur d’immersion dans la nappe jusqu’à 2 m au maximum. Profondeurs de montage et d’immersion plus importantes sur demande. Un insert de fond à 60° soudé dans la partie inférieure garantit une chambre collectrice sans dépôt. Les barres de guidage sont amenées quasiment jusque sous la plaque de recouvrement, la traverse servant de fixation est soudée dans segment supérieur à emboîtement. Un couvercle avec un diamètre intérieur de 800 mm trouvera sa place dans la plaque de recouvrement rectangulaire en béton. Les cuves avec échelons comportent 1 refoulement , les cuves sans échelons disposent de 2 refoulements ainsi qu’une vanne à enterrer située à l’extérieur
• La cuve en composite carrossable jusqu’à la classe D est surtout utilisée dans le domaine industriel et communal. La construction modulaire ainsi que son poids relativement faible permettent un transport et un déplacement en toute facilité, même en cas d’accès difficile
• Afin d’adapter la station de pompage aux conditions de refoulement requises, un choix important de pompes pour eaux usées des séries MultiStream et MultiFree est disponible

Applications
• Eau de pluie
• Relevage des eaux usées domestique

Avantages
• Carrossable jusqu'à cl. D 400
• Résiste à la corrosion (PE-HD)
• Longue durée de vie
• Résiste aux chocs
• Protection contre les poussées verticales et étanchéité aux eaux souterraines
• Montage facile - prête à monter

Conception
PKS-D 1500-D80 et 1500-D100
• Partie inférieure monolithique Ø 1500 x 2000 avec une sortie de refoulement PE-HD en tant que manchon DN 80 ou DN 100, insert de fond 60°, raccord à emmenchement KGU DN 200 pour arrivée, 2 raccords à emmenchement KGU DN 100 pour conduit d’aération/fourreau à câbles, 3 oeillets de manutention, pieds d’assise montés, griffes d’accouplement et vis sont inclus, conduite de refoulement PE et lyre en PE, vanne d’arrêt et clapets anti-retour, possibilité d’un raccord de purge 1 ½“ (DN 80) ou 2“ (DN 100) se terminant avec une vanne à boisseau en acier inox, support en acier inox 1½“ (DN 80) ou 2“ (DN 100) pour cloches de détection à air compris , échelle PE soudée, segment supérieur à emboîtement (Ø 1000 x 500) avec échelle PE soudée et traverse PE intégrée pour la fixation des barres de guidage, barres de guidage (accessoires) jusqu’à env. 275 mm en-dessous de la plaque de recouvrement, plaque de recouvrement en béton (SLW 60) avec joint de stabilisation supplémentaire

PKS-D 1500-D 80/80 et 1500 D 100/100
• Partie inférieure monolithique Ø 1500 x 2000 avec deux sorties de refoulement PE-HD en tant que manchon DN 80 ou DN 100, insert de fond 60°, raccord à emmenchement KGU DN 200 pour amenée, 2 raccords à emmenchement KGU DN 100 pour conduit d’aération/ fourreau à câbles, 3 oeillets de manutention, pieds d’assise montés, griffes d’accouplement et vis sont inclus, conduite de refoulement PE, clapets anti-retour, possibilité d’un raccord de purge1½“ (DN 80) ou 2“ (DN 100) se terminant avec un vanne à boisseau en acier inox, le support en acier inox 1½“ (DN 80) ou 2“ (DN 100) pour cloches de détection à air compris, segment supérieur à emboîtement (Ø 1000 x 500) avec traverse PE intégrée pour la fixation des barres de guidage, barres de guidage (accessoires) jusqu’à env. 275 mm en-dessous de la plaque de recouvrement, plaque de recouvrement en béton (SLW 60) avec joint de stabilisation supplémentaire

Caractéristiques techniques
• Hauteur max (HMT) : 55 m
• Débit max : 20 m3/h
