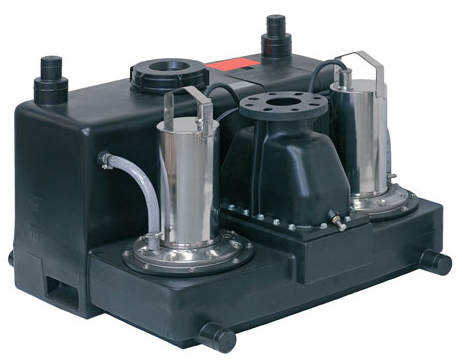

Module de relevage
Salmson LIFTSON M-LIX L

Présentation
• Module de relevage pour eaux usées domestiques
• Conforme à la norme EN 12050-1

Applications
Maisons individuelles :
• Relevage d’eaux usées et d’eaux de vannes, chaque fois que le niveau d’évacuation est situé en contrebas de l’égout

Habitat collectif, restaurant, industries :
• Relevage d’eaux usées chargées en provenance de :
- WC, sanitaires
- Cuisines, avec un bac dégraisseur obligatoire
- Douches

Pour les collectivités : le Liftson 2 pompes

Avantages
• Facile à installer. Prêt à pomper
• Grande flexibilité d’installation
• Accessibilité directe à toutes les fonctions
• Produit insensible à la corrosion
• Conforme à la norme EN 12050-1

Conception
• Léger, compact
• Clapet anti-retour intégré au refoulement (sauf modèle M mono-pompe)
• Capteur de niveau à flotteur intégré
• Livré avec coffret de commande
• Possibilité de multiples raccords directs sur la cuve (arrivées, pompe à main)
• Fond de la cuve incliné vers la pompe
• Les moteurs, la gestion du capteur, le clapet anti-retour sont accessibles de l’extérieur de la cuve
• Coffret de commande avec report de défaut général (SSM) et alarme de trop plein
• Alarme indépendante du réseau (batterie 9V non fournie)

Module de relevage comprenant :
• Cuve monobloc en matériau composite de 62 à 140L suivant les versions simple ou double
pompe, pour un volume utile de 24 à 50L

Partie hydraulique :
• Corps de pompe intégré dans la cuve, roue vortex, passage libre 45 à 80 mm. Double étanchéité avec chambre à huile

Moteur
• 2 pôles et carter en Inox
• Equipé de sonde thermique en version monophasée et triphasée
• Bobinage : Mono 230 V, Tri 400 V
• Fréquence : 50 Hz
• Protection : IP 67
• Classe d’isolation : LIFTSON M : F, LIFTSON LIX L : H
• Modules  prévus  pour  un  fonctionnement intermittent
• Modules livrés complets avec coffret et prise
• Protection thermique à réarmement

Caractéristiques techniques
• Version : A poser
• Volume de la cuve max : 140 litres
• Température max de l'eau : +3°C à +40°C
• Granulométrie : 45 mm
• Arrivée collecteur : DN 40/50/100/150
• Refoulement : DN 80
• Event : DN 70
• Hauteur max (HMT) : 22 m
• Débit max : 40 m3/h
