Présentation
• Station de relevage des eaux chargées standard avec système de séparation-restitution des solides conformément à la norme DIN EN 12050-1 pour une installation dans le bâtiment ou la cuve en béton pour une installation en extérieur
Applications
• Pompage d'eaux chargées qui ne peuvent pas être conduites aux égouts grâce à l'inclinaison naturelle et pour le drainage d'éléments situés sous le niveau de reflux (selon DIN EN 12056/DIN 1986-100)
Avantages
• Sécurité de fonctionnement maximale grâce à la séparation des matières solides et des eaux chargées : De grosses matières solides ne doivent pas passer la pompe – pas d'obstruction
• Economique grâce au système Retrofit pour assainir facilement d'anciennes stations de pompage
• Système anti-corrosion et d'une longue durée de vie grâce à l'utilisation de matériaux PE et PUR
• Grande facilité d'entretien, même en cours de fonctionnement, grâce à l'installation à sec hygiénique, à un accès facile de l'extérieur et à un verrouillage individualisé
• Paré pour l'avenir même en cas de teneur plus élevée de matières solides dans les eaux chargées
• Montage flexible dans le bâtiment ou dans des fosses à partir d'un diamètre de 1 500 mm
• Système Plug&Pump très facile à intégrer et prêt à être branché
• Économie d'énergie grâce à des pompes submersibles efficaces pour eaux chargées, au choix avec moteurs IE3
Conception

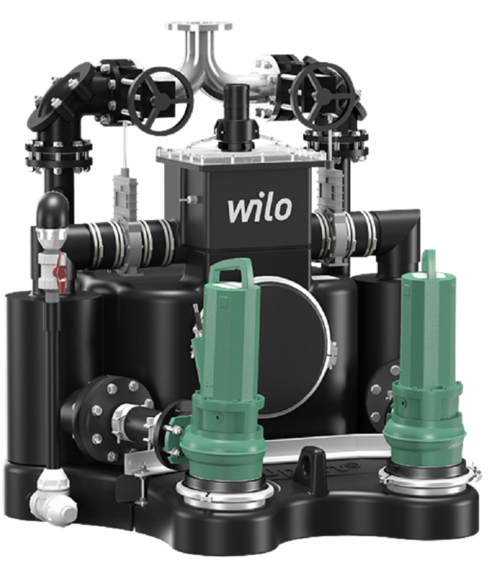

• Station de relevage des eaux chargées avec systèmes de séparation-restitution des solides
2 réservoirs de rétention des solides verouillables séparément
• Deux pompes submersibles pour eaux chargées installées à sec pour la marche alternée
• Pompes de classe de protection IP68 et d'une efficacité de moteur conformément à IE3
• Acquisition du niveau avec capteur de niveau
• Réservoir collecteur : PE
• Réservoir de rétention des solides : PE
• Boîtier d'entrée : PUR
• Tuyauterie : PE
• Pompes : Fonte grise
• Vanne d'arrêt : Fonte grise
• Raccordement : - version A : PE avec raccord en T - version B : Acier inoxydable avec raccord en Y
Caractéristiques techniques
• Débit d'alimentation continu max. : 20, 45 ou 50 m³/h
• Volume de la cuve : 440 l ou 1200 l
• Volume de réservoir utile : 295 l ou 900 l
• Hauteur manométrique max. : 31 m
• Hauteur de charge : 750 mm
• Raccord d'arrivée : DN 200
• Refoulement : DN 80 ou DN 100
• Alimentation réseau : 3~400 V, 50 Hz
• Hauteur max (HMT) : 28 m
• Débit max : 80 m3/h
