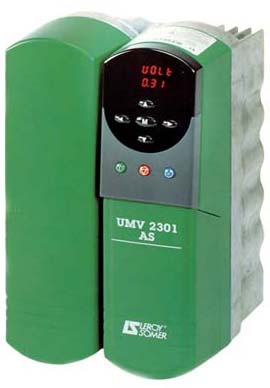

Variateur de vitesse
Leroy Somer UMV 2301 AS

Présentation
• UMV 2301 AS est un variateur alternatif pour l'alimentation de moteurs asynchrones entraînant des applications centrifuges
• Le variateur UMV 2301 AS utilise un pont onduleur à transistors IGBT
• Cette technologie de pointe diminue considérablement le bruit et l'échauffement du moteur à vitesse variable
• Les performances de l'UMV 2301 AS sont parfaitement compatibles avec une utilisation dans les 4 quadrants du plan couple-vitesse
• Lors des périodes de fonctionnement en générateur, l'énergie restituée par le moteur est dissipée par des résistances

Avantages
Economies d'énergie
• Il existe de multiples méthodes pour ajuster le débit d'une pompe, d'un ventilateur ou d'un compresseur. Toutefois, aucune n'a le même impact sur la puissance absorbée par le moteur
• Par exemple un UMV 2301 AS qui alimente un moteur entraînant un ventilateur dont le débit varie uniformément entre 50 et 100 % génère une économie d'énergie de l'ordre de 35 %, par rapport à une régulation par registre
• En conséquence, si on considère également les autres gains potentiels tels que : la réduction des coûts de maintenance, l'optimisation des contrats de fourniture d'énergie ou l'amélioration de la qualité de la régulation, il est envisageable de considérer des temps de retour sur investissement très souvent nettement inférieurs à 2 ans
• La maîtrise par LEROY-SOMER des performances de l'ensemble moteur et variateur permet de définir avec précision la puissance absorbée par le moteur dans les différentes configurations et donc d'évaluer les économies d'énergie réalisables

Configuration évolutive
• D'un simple contrôle de débit par potentiomètre, jusqu'à une régulation très précise par un régulateur PID interne, la gamme UMV 2301 AS s'intègre à tous les systèmes
• UMV 2301 AS offre une possibilité de choisir, par une seule instruction, une logique de commande préréglée. Cette logique comprend la configuration automatique du bornier et une sélection restreinte des paramètres spécifiques à ce choix. Cette particularité permet de simplifier considérablement la mise en oeuvre et dispense l'utilisateur d'un paramétrage lourd

Une communication multi-niveaux
• UMV 2301 AS est le premier élément de communication entre la machine entraînée et l'utilisateur
• En offrant des possibilités de paramétrer, commander, informer, diagnostiquer à tous les niveaux, l'exploitant bénéficie d'une grande flexibilité et facilité d'utilisation. - 1 afficheur 10 caractères lumineux et 1 clavier 8 touches pour un paramétrage simple, convivial et une vision claire des paramètres de fonctionnement (vitesse moteur, débit, pression, nombre d'heures de fonctionnement, courant, énergie absorbée, dix derniers défauts…)
• 1 logiciel de paramétrage par PC. Développé sous Windows, ce logiciel permet une simplification du paramétrage en proposant des écrans intuitifs et conviviaux ainsi qu'une aide intégrée. Le stockage de plusieurs fichiers facilite l'archivage et offre la possibilité de dupliquer un même fichier sur plusieurs installations identiques

Par l'intermédiaire d'interfaces standard intégrables, les variateurs UMV 2301 AS peuvent être mis en réseau pour :
• La supervision : gestion d'énergie, analyse de fonctionnement, historique de production, alarme sur défaut…)
• Le pilotage à distance : marche, arrêt, modification de consigne
• Les protocoles les plus courants sont disponibles : Modbus, Ansi 3.28, Profibus DP, Interbus S, Modbus +, Devicenet

Fonctions adaptées
• En intégrant des cartes programmables, la gamme UMV 2301 AS peut prendre en compte tout ou partie du process
• L'option CAP-UMV intégrable associée à un logiciel d'application standard ou adaptable selon les spécifications, permet de réaliser des fonctions d'automatismes très élaborées
• Par exemple, un logiciel de cascade de pompes permet la régulation, par le variateur, de la pression par combinaison d'une pompe à vitesse variable et jusqu'à 4 pompes à vitesse fixe
• La correction automatique du point de consigne en fonction des pertes de charge, la gestion du remplissage du réseau, la permutation cyclique des pompes, le comptage des heures de fonctionnement de chaque pompe et toutes les autres fonctions spécifiques à cette application sont assurées par le variateur

Caractéristiques techniques
• Puissance max : 90 kW
