Variateur de vitesse modulaire de forte puissance

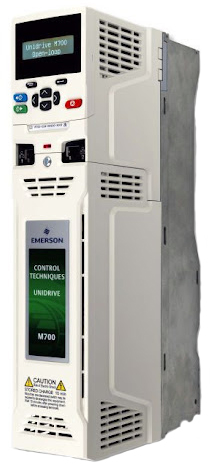

Leroy Somer UNIDRIVE M702

Présentation
• Variateur de vitesse modulaire de forte puissance
• Performances exceptionnelles
• Ethernet temps réel embarqué

Avantages
Productivité accrue des machines avec un contrôle moteur supérieur
• Algorithme de contrôle moteur à large bande passante pour moteurs asynchrones, moteurs à aimants permanents et servomoteurs en mode boucle fermée (jusqu'à 3 000 Hz de bande passante pour la boucle de courant et 250 Hz de bande passante pour la boucle de vitesse)
• Interface flexible de retour vitesse et position assurant la prise en charge d'un large éventail de technologies des résolveurs robustes aux codeurs haute résolution.
- Jusqu'à trois canaux codeur simultanés (par exemple, 1 codeur de retour, 1 codeur de référence et 1 sortie émulation)
- Codeurs en quadrature, SinCos (y compris absolus), SSI, EnDat (jusqu'à 4 Mbauds avec EnDat 2.2 et 100 m de câble dans la mesure où la compensation de ligne est prise en charge) et résolveurs
- Sortie émulation codeur pour fournir la référence de position pour came et synchronisation numérique

Optimisation des performances grâce au contrôleur de mouvements avancé embarqué
• L'Unidrive M702 est équipé d'un contrôleur de mouvements avancé à 1,5 axes. Les fonctions de mouvements sont intégrées directement au variateur, ce qui permet d'optimiser les performances. Conception flexible des systèmes de contrôle en configuration centralisée ou décentralisée
• API embarqué pour les programmes d'automatisme
• Possibilité d'ajout de modules MCi pour le multitraitement offrant de puissantes capacités de programmation
• Logiciel Machine Control Studio compatible avec l'environnement de programmation de la norme CEI 61131-3 garantissant la conception et la configuration rapide des systèmes
• Switch Ethernet double port embarqué permettant une connectivité simple grâce à des connexions standard
• Ethernet temps réel intégré (IEEE 1588 V2) utilisant RTMoE (Real-Time Motion over Ethernet) pour assurer des communications rapides et la synchronisation précise des axes
• Trois ports SI (Système d'intégration) disponibles pour l'ajout d'options de bus de terrain, de retour de position et d'E/S supplémentaires

Contrôle moteur hautes performances
• Grâce aux algorithmes exceptionnels de contrôle moteur, alliés à la toute dernière technologie de microprocesseur, les Unidrive M garantissent des niveaux de stabilité et de bande passante maximum pour tous les types de moteurs industriels. Cela permet d'optimiser les capacités des machines au travers de chaque application et pour chaque moteur, qu'il s'agisse de moteurs asynchrones, de moteurs linéaires à dynamique élevée, de moteurs à aimants permanents éco-énergétiques ou de servomoteurs hautes performances
• Algorithme de contrôle moteur à large bande passante pour moteurs synchrones, moteurs à aimants permanents et servomoteurs en mode boucle ouverte ou boucle fermée, jusqu'à 3 000 Hz de bande passante pour la boucle de courant et 250 Hz pour la boucle de vitesse

Caractéristiques techniques
• Puissance : de 90 kW à 2,8 MW en surcharge maximum
• Tension : 200 V / 400 V / 575 V / 690 V
