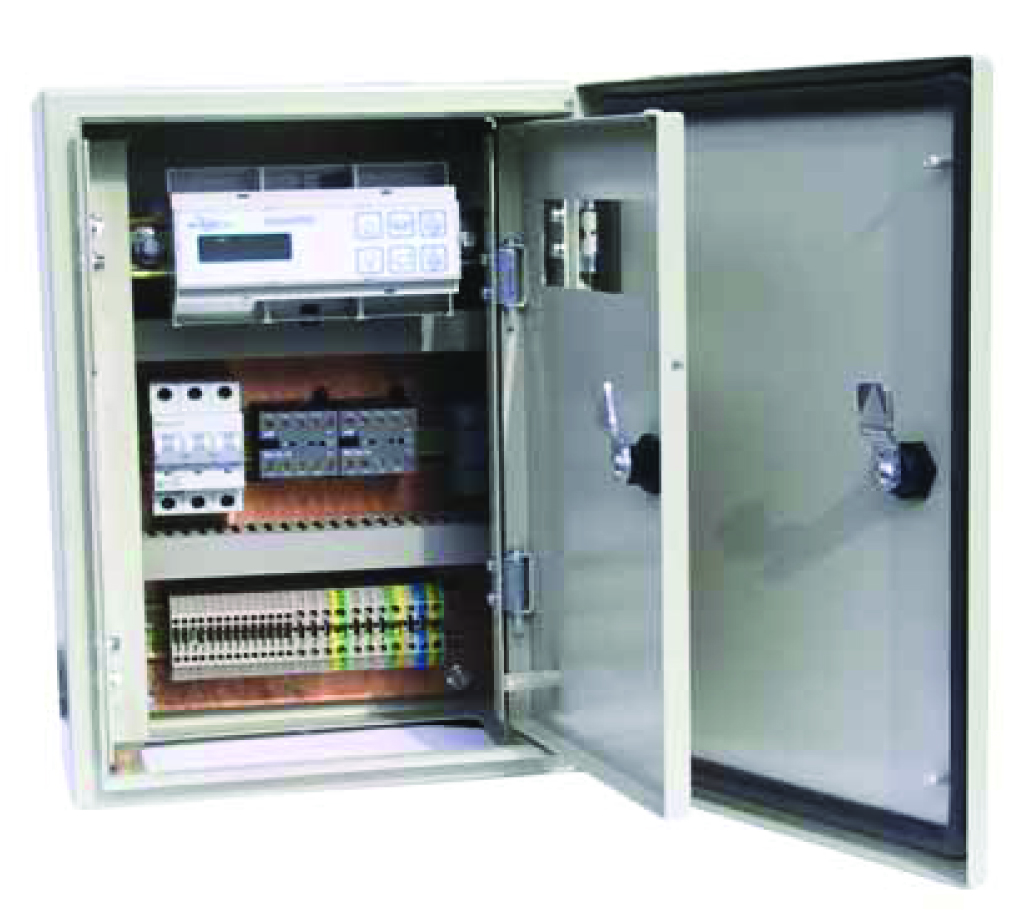

Coffret électrique
Flygt (Xylem) D 205

Présentation
• Les coffrets D205 Z spécial lieux publics assurent la régulation et la protection d’une station équipée de 2 pompes de relevage avec ou sans thermosondes (Ex : MICRO 7+7 et MINI TOP 2)

Conception
• 1 coffret en tôle d’acier peint couleur gris RAL 7032 avec porte intérieure
• Degré de protection : IP55
• Dimensions : 400 x 300 x 210 mm
• Fermeture par serrure RONIS 455

Equipement
• 1 interrupteur général cadenassable
• 1 Disjoncteurs de protection contre les courts-circuits et surcharges
• 2 Contacteurs max pour utilisation spécifique avec moteur de pompe de relevage
• 2 condensateurs en version monophasée
• 1 transformateur 230/400 V - 24 V protégé par fusibles primaire et secondaire
• 1 bornier de raccorement
• 1 alimentation 24V - 10 W pour verrine éventuelle extérieure (défaut général)
• 1 automate avec écran afficheur

Sur la porte intérieure :
• Poignée de l’interrupteur général
• 2 commutateurs « AUTO - ARRET - MANU »
• Voyant général (défauts pompes et niveau haut si installé)
• Affichage de l’automate

L’automate assure les fonctions suivantes :
• La régulation par 2 flotteurs type NF5 (1 par pompe) ou par 3 flotteurs type ENM10 (1 arrêt pour les 2 pompes et 1 de marche par pompe)
• La détection du Niveau Haut par 1 flotteur ENM10 ou NF5
• La mémorisation du défaut échauffement stator (thermosondes)
• La permutation des pompes à chaque arrêt
• La mise en cascade évitant le démarrage simultané des 2 pompes
• Le secours automatique d’une pompe sur l’autre
• Le comptage (temps de fonctionnement et nombre de démarrage par pompe)
• La synthèse des défauts par un contact Tout Ou Rien en attente sur bornes

Caractéristiques techniques
• Tension : Mono ou Tri
• Puissance max : 5,3 kW
• Intensité max : 11 Amp
