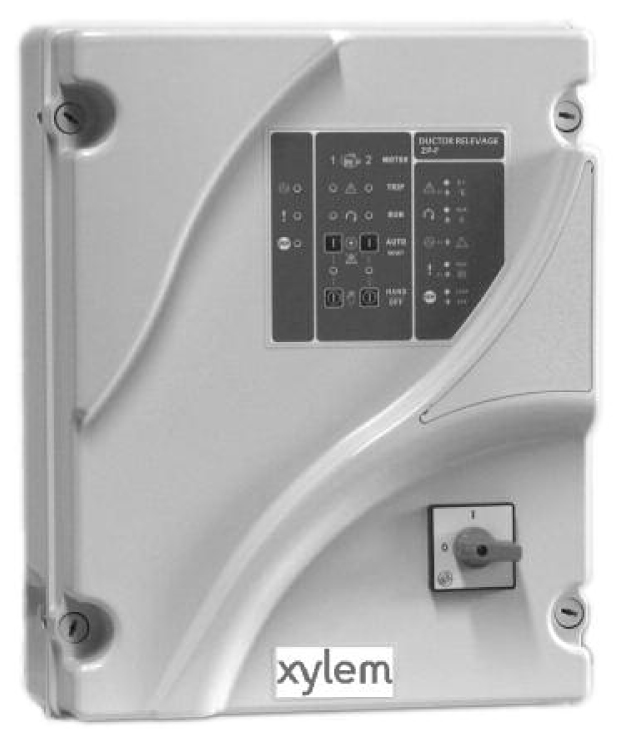

Coffret électrique
Flygt (Xylem) DUCTOR 2P-F

Présentation
• Coffrets électriques de protection et de commande pour deux pompes de relevage

Applications
• Le coffret Ductor relevage 2P-F assure la commande et la protection d’une station équipée de deux pompes de relevage (avec ou sans thermosonde telle qu’une micro 10)
• Puissance maximale jusqu’à 2,4 kW en version monophasée et 7,5 kW en triphasée

Conception
En façade
• Interrupteur sectionneur cadenassable
• Panneau synoptique comprenant :
- Leds d’information sur l’état de l’installation (type d’alimentation, niveau très haut, type d’arrêt, marche, mode de fonctionnement)
- Deux boutons poussoirs de sélection du mode de fonctionnement par pompe (automatique – arrêt - manuel temporaire ou permanent)

A l’intérieur
• Une carte électronique assurant :
- Régulation par deux flotteurs type NF5 ou trois flotteurs type ENM10
- Détection de niveau haut alarme par flotteur NF5 ou ENM10
- Autorisation de fonctionnement par contact externe
- Permutation de pompe à chaque arrêt
- Démarrage des pompes décalé dans le temps
- Fonctionnement périodique des pompes (2 sec / 48h)
- Protection électronique des pompes par détection cos phi anormal et surintensité
- Protection échauffement stator par thermosonde (ipsotherme)
- Report synthèse de défaut et niveau haut par un contact sec
• Fusibles de protection moteurs
• Un contacteur pour chaque pompe (version triphasée)
• Un ou deux condensateurs par pompe (version monophasée)
• Un module électronique de sectionnement du condensateur de démarrage (version monophasée avec deux condensateurs) par pompe

Caractéristiques techniques
• Coffret en polycarbonate avec panneau de commande et visualisation
• Alimentation : triphasée 400V (+/-10%),monophasée 230V (+/-10%)
• Protection : IP 54
• Dimensions : voir tableau
• Température ambiante : -5°C à +40°C (suivant limite prévue norme EN60439-1)
• Humidité relative maximale de 50% à +40°C (suivant limite prévue norme EN60439-1)
• Tension : Mono ou Tri
• Puissance max : 7,5 kW
• Intensité max : 17 Amp
