Pompe de relevage pour eaux chargées

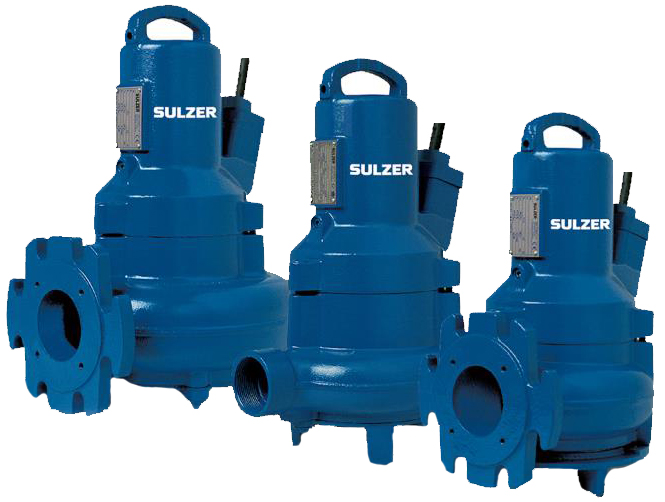

Sulzer ABS AS 0530-0841

Applications
• Robustes et fiables, les pompes submersibles d'une puissance de 1 à 3 kW sont destinées au pompage des eaux propres, eaux usées et effluents dans des applications domestiques et commerciales, conformément aux normes EN 12056 (AS 0530 - 0841), EN 12050-2 (AS 0530 - 0641), et EN 12050-1 (AS 0830 - 0841)
• Les pompes submersibles AS ont été conçues pour le pompage des eaux usées et effluents et peuvent être utilisées pour les applications stationnaires grâce au système d'accouplement automatique ABS ou pour les applications transportables
• La version 2 pouces est particulièrement adaptée au pompage des eaux usées dans les garages souterrains
• Avec l'hydraulique vortex, l'AS convient particulièrement aux fluides contenant des matières fibreuses ou abrasives
• Le système hydraulique Contrablock peut prendre en charge de grandes quantités de matières solides ou fibreuses
• Température moyenne max : 40°C en utilisation continue ou 60°C en utilisation intermittente (max 5 minutes)

Conception
Le moteur entièrement étanche et submersible forme avec le corps de la pompe un ensemble robuste et compact
• Moteur : Monophasé 220 - 240 V et triphasé 400 V, 50 Hz. 2 pôles (2900 tr/min) et 4 pôles (1450 tr/min)
Isolation de classe F, type de protection IP 68. Protection anti-déflagrante (Ex) conformément aux normes internationales Ex d IIB T4 et FM
• Roulements : L’arbre du moteur, en acier inoxydable, est porté par des roulementsà billes lubrifiés à vie
• Etanchéité de l’arbre : L'étanchéité de l'arbre entre le moteur et l'hydraulique est assurée par une garniture mécanique de haute qualité en carbure de silicium, indépendante du sens de rotation et résistante aux chocs thermiques. Côté moteur : joint à lèvre lubrifié à l'huile
• Refoulement : AS 0530: G 2" filetage femelle (DN 50)
AS 0630 à 0641: bride DN 65
AS 0830, 0831, 0840 et 0841 : bride DN 80
• Contrôle de la température : Système de contrôle de la température doté de sondes thermiques dans le stator qui permet d'arrêter l'unité en cas de surchauffe et de la rallumer automatiquement après le refroidissement (en option sur les AS standard)
• Surveillance de l’étanchéité : Système DI constitué d'une sonde dans le moteur et dans la chambre à huile qui émet un avertissement si une fuite s'est produite (option sur AS standard, dans le moteur en version Ex)
• Hydrauliques : AS 0530, 0630, 0631, 0830, 0831 : Vortex, roue ouverte à quatreaubes.AS 0641, 0840, 0841 : Contrablock, roue ouverte monocanal avecplaque de fond spiralée
• Carcasse moteur : Fonte EN-GJL-250
• Arbre moteur : Acier inoxydable 1.4021 (AISI 420)
• Volute et roue : Fonte EN-GJL-250
• Plaque de fond Fonte EN-GJL-250
• Visserie : Acier inoxydable 1.4401 (AISI 316)

Caractéristiques techniques
• Hydraulique avec système Contrablock ou roue Vortex
• Grande fiabilité de fonctionnement même dans des conditions d'utilisation continue
• Pour les eaux usées et effluents contenant des particules solides ou fibreuses
• En version standard ou anti-déflagrante (Ex)
• En option : système de surveillance de l'étanchéité et contrôle de la température. Version anti-déflagrante avec contrôle de la température en standard
• Disponible en version transportable ou stationnaire
• Hauteur max (HMT) : 25 m
• Débit max : 82 m3/h
