Pompe de relevage

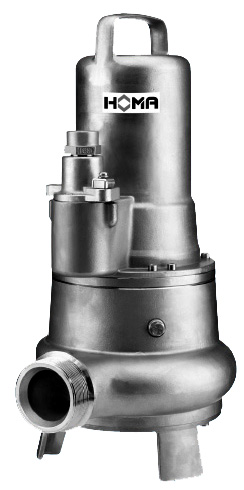

Homa CTP 50 (53) M 13/4 D (Ex) (9501650)

Applications
• Gamme conçue pour l’évacuation d’eaux chargées de liquides chimiques corrosifs et abrasifs, d’eaux usées chimiquement corrosives
• Particulièrement adaptées pour les fluides chargées de matières solides à gros grains ou de boue. Granulométrie 50 jusqu’à 70 mm.
• Evacuation des eaux usées corrosives dans l’industrie et le refoulement de produits chimiques industriels
• Installation fixe ou mobile
• Température max du liquide: 40°C, courte durée 60°C
• Mode de fonctionnement: intermittent

Conception
• Pompe centrifuge monocellulaire à refoulement horizontal
• Roue monocanale Fermee avec granulométrie de 50 ou 70 mm
• Moteur électrique submersible à bain d’huile anti explosion ATEX EX II G EEX d II BT4. Classe d’isolation F, indice de protection IP 68
• Protection du moteur par sonde thermique intégrée dans le bobinage
• Câble: H07 RN-F Plus 6G 1.5 long. 10 m (dont 5 m de gaine de protection)
• Arbre surdimensionné en acier inox. Roulements renforcés lubrifiés à vie
• Double étanchéité de l’arbre par combinaison de deux garnitures mécaniques montées en tandem en carbure de silicium. Contrôle optique de la chambre à huile par le bouchon de vidange
• Pompe livrée avec 10 m de câble dont 5 m de gaine de protection. Extrémité de câble nue

Caractéristiques techniques
• Toutes les pièces en contact avec le liquide environnant: Acier inox
• Arbre inox 1.4571
• Volute de pompe et roue, carcasse moteur: Acier inox 1.4436
• Joints: Viton
• Gaine de protection de câble : Polyoléfine

Performances
• Hauteur max (HMT) : 29 m
• Débit max : 100 m3/h
