Pompe de relevage toutes eaux

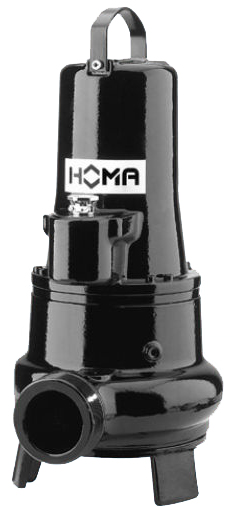

Homa Pumpen TP 30

Applications
La gamme de pompes HOMA TP30 est conçue pour le relevage d’eaux usées ou eaux vannes. Un passage libre de 30 / 42 mm permet l’évacuation d’effluents légèrement chargés
• Ces pompes sont utilisées pour de nombreuses applications dans le sec­teur privé, public ou industriel
• DIN EN 12050-2: Conformité et conception contrôlées et approuvées par LGA, certificat No. 0220119
• Installation: Fixe ou mobile. Les modèles avec flotteur permettent d’automatiser les opérations de pom­pages en fonction du niveau de liquide dans le puisard
• Liquide pompé: Eaux claires ou d’infiltration, eaux vannes chargées de particules solides non dures
• Température max du fluide pompé: 35°C jusqu’à 60°C en pointe
Fonctionnement: Continu (S1)

Conception
Electropompe compacte, entièrement submersible, composée des éléments suivants:
• Pompe: Pompe centrifuge monocellulaire à refoulement horizontal
• Roue: Type M = Roue monocanale ouverte pour effluents chargés de matières en suspension
Type V = Roue vortex pour effluents fortement chargés ou contenant des matières fibreuses
• Moteur: Moteur électrique submersible. Classe d’isolement H, indice de protection IP 68. Protection du moteur par sonde thermique intégrée dans le bobinage sur demande (standard sur modèles W et modèle Ex). Câble: H07 RN - F4 G 1,5 Version Ex: H07 RN - F PLUS 6G 1,5
• Arbre/Roulements: Arbre surdimensionné en acier inoxydable, roulements renforcés lubrifiés à vie
• Etanchéité: Combinaison d’une garniture mécanique (SIC) et d’un joint à lèvre dans la chambre à huile
• Protection antidéflagrante: Tous les modèles sont disponibles en version antidéflagrante selon la norme II 2 G EEx d [ib] IIBT4
Tous modèles avec console support, sans système d’accouplement (voir accessoires)
• Version W (230 V / 1 Ph): Avec 10 m de câble, boîtier de commande W19; WT19 avec protection moteur, condensa­teur et interrupteur ”Marche-Arrêt“
• Version D (400 V / 3 Ph): Avec 10 m de câble, boîtier de commande D32; DT32 avec protection moteur, inter­rupteur ”Marche-Arrêt“, contrôle du sens de rotation, inversion de phase
• Version A: Avec régulateur de niveau et boîtier de commande WA10/19; DA10/32; DA10/12 avec commutateur Manu-Auto et 10 m de câble. Modèles Ex avec relais de protection intrinsèque
• Carcasse moteur, corps de pompe et roue en fonte GG25/EN-GJL-250
• Arbre moteur et visserie en acier inoxydable
• Garniture mécanique : SiC
• Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) : 19 m
• Débit max : 40 m3/h
