Pompe de relevage eaux chargées

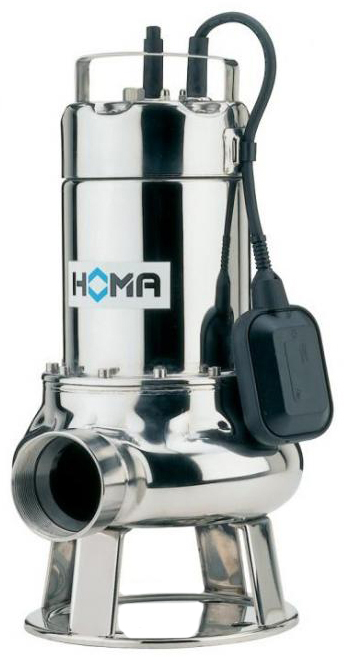

Homa Pumpen TCV / TCM

Applications
• Les pompes HOMA des séries TCV et TCM sont conçues pour le pompage des eaux d’infiltration et des eaux usées
• Grâce à un diamètre de passage de 35 à 65 mm, elles peuvent pomper des liquides contenant des particules solides en suspension de taille importante comme par exemple des fibres, textiles...
• On les utilise avec succès dans diverses applications des secteurs publics et privés du commerce et de l’industrie
• DIN EN 12050-2: Conformité et conception contrôlées et approuvées par LGA, certificat No. 0220119
• Installation: En poste fixe ou mobile. Les modèles avec flotteur permettent d’automatiser les opérations de pompages en fonction du niveau de liquide dans le puisard
• Liquide pompé: Eau claire ou d’infiltration, eaux vannes chargées de particules solides non dures. Température max du liquide pompé: 35°C, jusqu’à 60°C en pointe
• Fonctionnement: Intermittent

Conception
Electropompe, entièrement submer­sible, composée des éléments suivants:
• Pompe: Pompe centrifuge monocellulaire à refoulement horizontal
• Roue: Modèle TCV: roue vortex destinée aux liquides contenant une grande proportion d’impuretés et de matières fibreuses et chargées en gaz. Diamètre de passage de 35 à 65 mm
Modèle TCM: roue monocanal destinée aux liquides contenant des impuretés ou des boues chargées de particules solides. Diamètre de passage de 65 mm
• Moteur: Moteur électrique entièrement submersible. Classe d’isolement F. Protection moteur IP 68. Moteurs monophasés 230 - 240 V avec sonde thermique incorporée dans le bobinage.Câble: TCV519W(A): H07RN-F4G1Version W: H07RN-F3G1Version D: H07RN-F4G1
• Arbre/Roulements: Arbre surdimensionné en acier inoxydable, roulements renforcés lubrifiés à vie
• Version W (230 V/1 Ph): Avec 10 m de cable et prise normalisée
• Version D (400 V/3 Ph): 10 m de câble. Boîtier de commande D32 ; DA10/32 disponible en option
• Version A: Avec régulateur de niveau intégré à la pompe
• Corps de pompe, carcasse moteur, roue : Acier inox 1.4301
• Arbre moteur : Acier inox 1.4305
• V isserie : Acier inox
• Garnitures : Carbure de Silicium
• Garniture mécanique : Carbone graphite/Acier au chrome
• Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) : 15 m
• Débit max : 48 m3/h
