Pompe de relevage

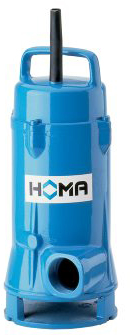

Homa Pumpen TP 28

Applications
• Relevage d’eaux usées et d’eaux de drainage. Pompage d’eaux d’égout
• La section de passage de la TP 28 permet l’évacuation d’effluents chargés de particules fibreuses ou solides jusqu’à un diamètre de 28 mm
• Les pompes TP 28 sont utilisées pour de nombreuses applications dans le secteur privé, public ou industriel (sauf liquides fortement agressifs ou abrasifs)
• DIN EN 12050-2: Confirmité et conception contrôlées et approuvées par LGA, certificat No. 0220119
• La conception compacte rend cette pompe facilement exploitable comme matériel d’intervention mobile ou fixe dans un poste
• Installation fixe ou mobile. Versions W et D prêtes à l’emploi pour fonctionnement manuel. Versions WA et DA avec régulateur de niveau prêtes à l’emploi pour fonctionnement automatique contrôlé par un flotteur fourni avec la pompe
• Température du liquide: max 35°C. Densité du liquide: max 1100 kg/m3. pH du liquide: 6 – 11
Mode de fonctionnement: intermittent
• La pompe n’est pas prévue pour utilisation en ambiance explosive ou pour des liquides inflammables
• Pour la série des pompes TP 28, une gamme complète d’accessoires est disponible pour installation fixe ou mobile

Conception
• Pompe centrifuge monocellulaire à refoulement horizontal R 1 1/2" F
• Roue monocanale ouverte pour effluents chargés de matières en suspension (type M) ou roue vortex pour effluents fortement chargés ou contenant des matières fibreuses (type V)
• Moteur électrique submersible à bain d’huile. Classe d’isolation IP 68. Classe d’échauffement F. Plaque à borne séparée du moteur.
• Câble: H07 RN-F 4G1,5 Version WA: H07 RN-F 5G1,5
• Arbre surdimensionné en acier au chrome. Roulements renforcés lubrifiés à vie
• Pompe fournie avec console support, sans système d’accouplement (voir accessoires)
• Version W et D: Prête à l’emploi pour fonctionnement manuel. Avec 10 m de câble. Boîtier de commande avec protection moteur, condensateur et interrupteur ”Marche-Arrêt“ (W)
• Boîtier de commande avec protection moteur par relais de surintensité, contrôle du sens de rotation par voyant et interrupteur “Marche-Arrêt“ (D)
• Version WA et DA: Prête à l’emploi pour fonctionnement automatique. Avec 10 m de câble et régulateur de niveau à flotteur HOMA-Nivomatik
• Boîtier de commande avec protection moteur, condensateur et interrupteur ”Automatique-Manuel“ (WA)
• Boîtier de commande avec protection moteur, contrôle du sens rotation par voyant et interrupteur ”Automatique-Manuel“ (DA)
• Carcasse moteur, corps de pompe et roue en fonte GG25
• Arbre moteur et visserie en acier au chrome.
• Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) : 13 m
• Débit max : 25 m3/h
