Pompe de relevage

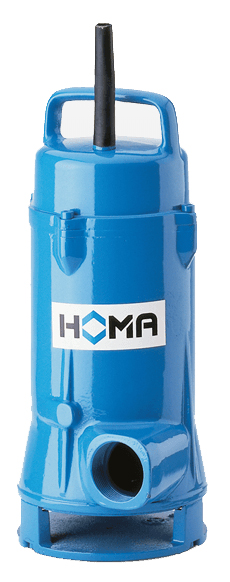

Homa Pumpen H 307 / H 313 / H328 V

Applications
• La gamme des pompes H300 HOMA est destinée au pompage d’eaux claires et au pompage d’eaux chaudes
• Grâce à l’épaisseur de sa carcasse moteur qui permet la dissipation de la chaleur et des joints viton, elle est la solution idéale pour le pompage des eaux de condensats et des eaux de drainage jusqu’à 90°C
• Les modèles H 307 et H 313 sont destinés au pompage d’eaux claires chargées de particules jusqu’à 10mm, le modèle H 328 V a un passage libre de 28mm
• Elles sont adaptées pour le relevage des eaux de laveries, stations de lavage, l’industrie agro-alimentaire et autres domaines industriels
• Installation: fixe ou mobile. Possibilité de modèles avec flotteur de niveau pour démarrage automatique, en fonc­tion du niveau d’eau dans la cuve
• DIN EN 12050-2: Conformité et conception contrôlées et certifiées par LGA, certificat No. 0220119
• Liquide pompé: condensat, eaux claires, eaux de drainage. Température max du liquide: 90°C
• Fonctionnement: Intermittent

Conception
Electropompe submersible compacte composée de:
• Pompe: centrifuge monocellulaire avec refoulement horizontal R 1½’’ F
• Roue: H 307, H 313: roue Multicanal, passage 10 mm. H328 V: roue Vor­tex, passage libre 28mm
• Moteur: moteur submersible à bain d’huile. Classe d’isolement H. Indice de protection IP68
• Câble BI HF-J 4 x 1,5
• Modèle WA: BI HF-J 5 x 1,5
• Arbre / Roulements: arbre surdimensionné en acier inoxydable, roulements pré-lubrifiés à vie
• Etanchéité: combinaison d’une garniture mécanique (carbure de sili­cium) et d’un joint à lèvre (viton)
• Modèle W (230-240 V/Monophasé): boîtier de démarrage W19 avec protec­tion thermique, interrupteur marche-arrêt, câble 10m,
condensateur et prise
• Modèle D (400-415 V/Triphasé): boîtier de démarrage D32 avec protec­tion thermique, interrupteur marche-arrêt, câble 10m, et contrôle du sens de rotation
• Modèle A: avec régulateur de niveau par flotteur, boîtier de démar­rage WA05/19 ou DA05/32 avec sélec­teur auto-manuel et câble 5 m
• Crépine d’aspiration, fond d’aspiration, enveloppe roulements moteur, carcasse moteur, couvercle carcasse moteur, roue en fonte GG25/EN-GJL-250
• Arbre moteur et visserie en acier inoxydable
• Câble : Silicone

Caractéristiques techniques
• Hauteur max (HMT) : 12,5 m
• Débit max : 25 m3/h
