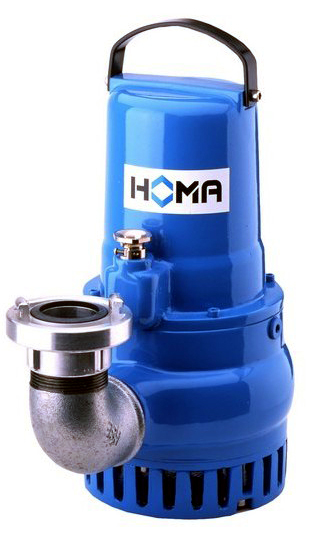

Pompe de relevage submersible
Homa Pumpen H 119 / H 121

Applications
• Relevage d’eaux claires et d’eaux boueuses. Pompage d’eaux de drainage. La section de passage permet l’évacuation d’effluents chargés de particules solides jusqu’à un diamètre de 10 mm
• Vidange des caves, assèchement des fossés, puits et locaux divers. Evacuation d’eaux abrasives. Rabattement d’eaux de surface. Pompe de secours en cas d’inondations. Pompe de chantier
• DIN EN 12050-2: Confirmité et conception contrôlées et approuvées par LGA, certificat No. 0220119
• Installation fixe ou mobile. Les version W et D sont prêtes à l’emploi pour fonctionnement manuel. Les versions WA et DA sont prêtes à l’emploi pour fonctionnement automatique contrôlé par un flotteur fourni avec la pompe
• Température du liquide: max 35°C. Densité du liquide: max 1100 kg/m3. pH du liquide: 6–8
Mode de fonctionnement: intermittent

Conception
• Pompe centrifuge monocellulaire à refoulement horizontal R 2“
• Roue multicanale ouverte, granulométrie 10 mm. Espace réglable entre la roue et le fond d’aspiration permettant de maintenir un rendement élevé de la pompe
• Moteur électrique submersible à bain d’huile. Classe d’isolation F. Indice de protection IP 68
Câble standard: H07 RN-F4G 1,5 Model ADF: H07 RN-F(PLUS)7G 1,5
• Protection moteur par relais thermique avec réarmement automatique intégrée dans la bobinage
• Arbre surdimensionné en acier au chrome. Roulements renforcés lubrifiés à vie
• Double étanchéité de l’arbre. Combinaison d’une garniture mécanique et d’un joint à lèvre (H 119), dans une chambre à huile.Combinaison de deux garnitures mécaniques montées en tandem (H 121) dans une chambre à huile
Contrôle optique de la chambre à huile par le bouchon de vidange
• Protection antidéflagrante: Toutes les modèles également disponibles en version ADF selon la norme II 2 G EEx d [ib] IIBT4.
• Pompe fournie avec coude 90° et demi raccord pompier fileté dim. C (modèle H 121: dim. B)
• Version W et D: Prête à l’emploi pour fonctionnement manuel. Avec 15m de câble. Boîtier de commande avec protection moteur, condensateur et interrupteur “Marche-Arrêt“ (W)
• Boîtier de commande avec protection moteur, contrôle du sens de rotation par voyant et interrupteur “Marche-Arrêt“ (D).
• Version WA et DA: Prête à l‘emploi pour fonctionnement automatique
Avec 15 m de câble et régulateur de niveau à flotteur HOMA-Nivomatik
• Boîtier de commande avec protection moteur, condensateur et interrupteur “Automatique- Manuel“ (WA)
• Boîtier de commande avec protection moteur, contrôle du sens de rotation par voyant et interrupteur “Automatique-Manuel“ (DA)
• Carcasse moteur, volute de pompe, roue, fond d’aspiration : Fonte grise FT 25
• Arbre et visserie : Acier inox.
• Garnitures : Carbure de Silicium
• Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) : 22 m
• Débit max : 65 m3/h
