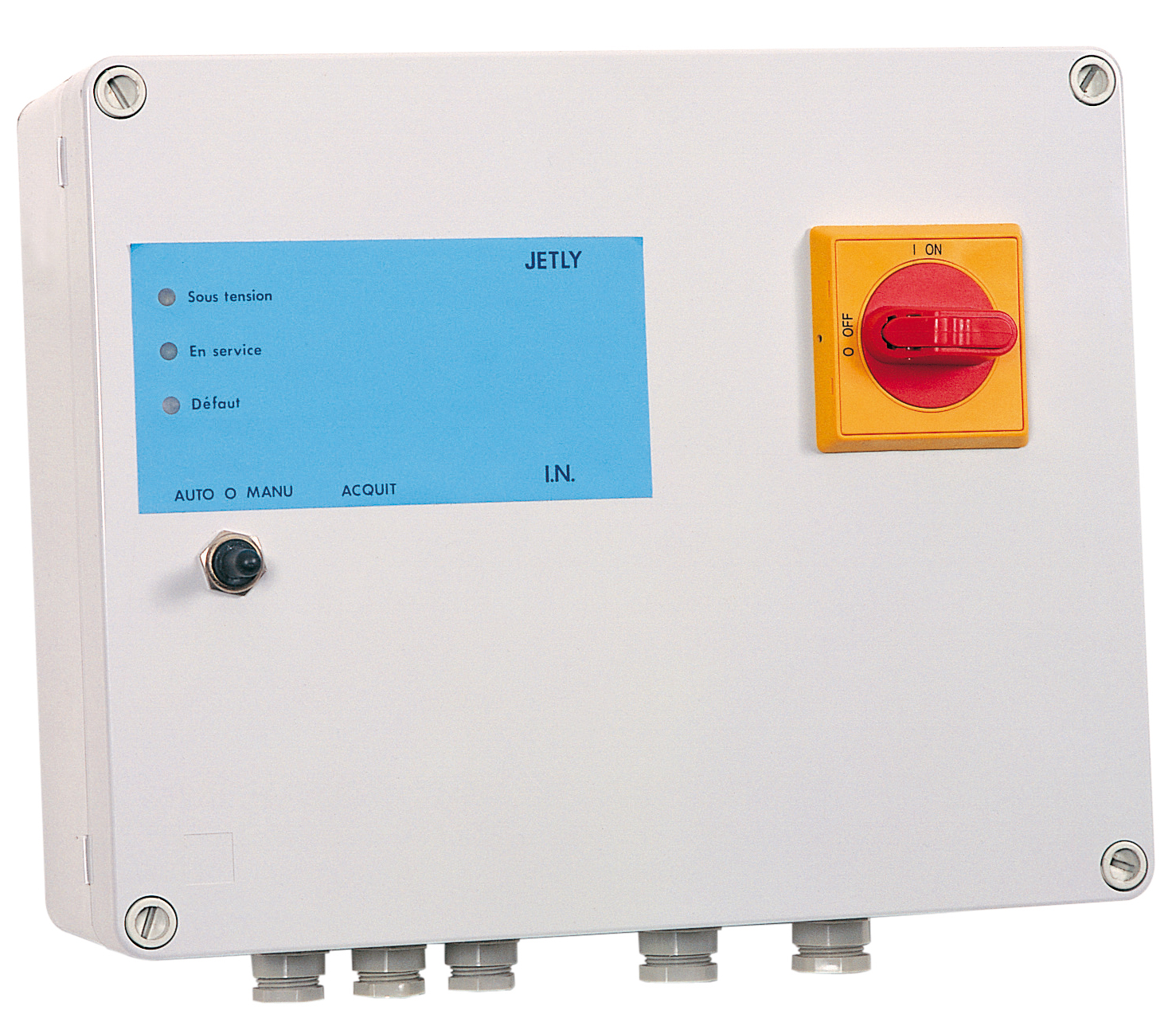

Coffret électrique
Jetly BDGP 12,5/16 A (473075)

Présentation
• Assure la commande et la protection électrique d'une pompe triphasée ainsi que la sécurité de l'installation dans le respect des normes en vigueur : NFC 15-100 - EN 60204

Caractéristiques techniques
• Coffret PVC IP 54
• Démarrage direct pour pompe triphasée 400 V 50/60 Hz jusqu'à 12 kW / 25 A maxi
• Presse-étoupe standard ISO pour adaptation section câble
• Interrupteur sectionneur général cadenassable en position ouverte
• Transformateur de sécurité 24 V
• Protégé par fusibles primaire et secondaire
• Basse tension 24 V utilisée pour les organes de commande et de sécurité
• Disjoncteur magnéto-thermique à fort pouvoir de coupure assurant : la protection surintensité manque de phase, blocage pompe et court-circuit câbla pompe
• Poignée de sectionnement et de réarmement en face avant pour mise en sécurité de l'installation
• Gestion des protections haute et basse pressions ou flussostat :
- Un dispositif temporisé au démarrage permet le raccordement d'un contacteur basse pression ou d'un flussostat pour une sécurité manque d'eau
- Le raccordement d'un contacteur  haut pression assure la sécurité de la tuyauterie
• Visualisation par 3 leds :
- Jaune : présence tension
- Vert : en service
- Rouge : défaut manque d'eau
• Notice de raccordement avec schéma
• Encombrements (mm) : L 320 - l 180 - H 260
• Tension : Tri
• Puissance max : 12 kW
• Intensité max : 16 Amp
